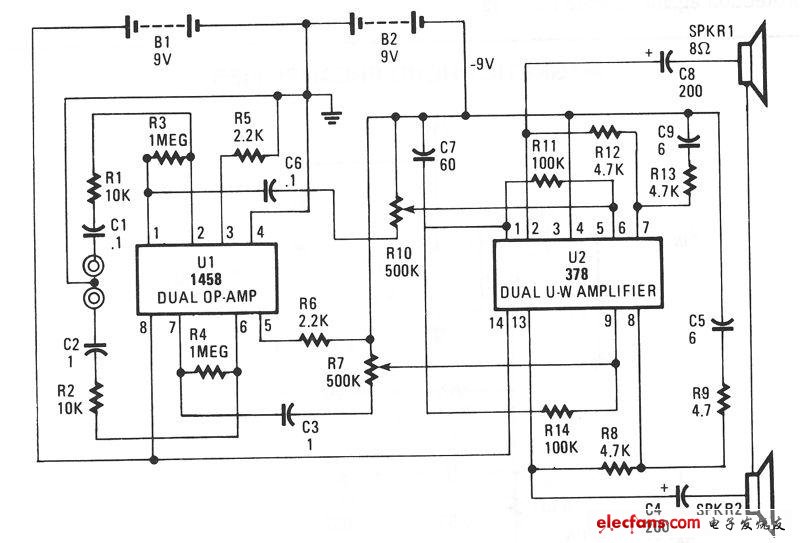

该电路围绕2个芯片设置，一个是MC1458双运放构成前置放大器，另一个为LM378双4-watt放大器。前置放大器的增益由R3/R1获得用于一侧，另一侧为R4/R2，大约为100。通过比率增加，增益随之变化。迷你音响原理图:

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

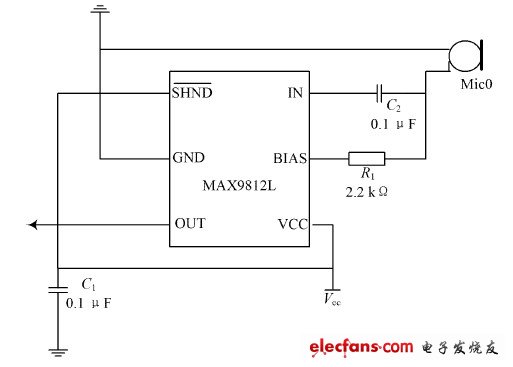

麦克风前置放大电路采用MAX9812L 芯片制作，内置单个20 dB 固定增益放大器， 尺寸小， 具有业界顶级水平的100 dB 电源抑制比， 极低的THD + N( 0. 015% ) , 230μ A 工作电流。处于关闭模式时， 可将电源电流及偏置电流总和降低至100 nA，并且可以在2. 7~ 3. 6 V的电压范围下工作， 为本产品提供了高信噪比、低能耗、便携的解决方案。IN 引脚是信号输入引脚， 声音通过迷你麦克风转变成微弱的电流， 芯片通过IN 引脚接收。BIAS 引脚为电压补偿引脚， 能确保在多种供电电压下正常驱动麦克风工作， 并降低电压的波动对信号处理的影响。
