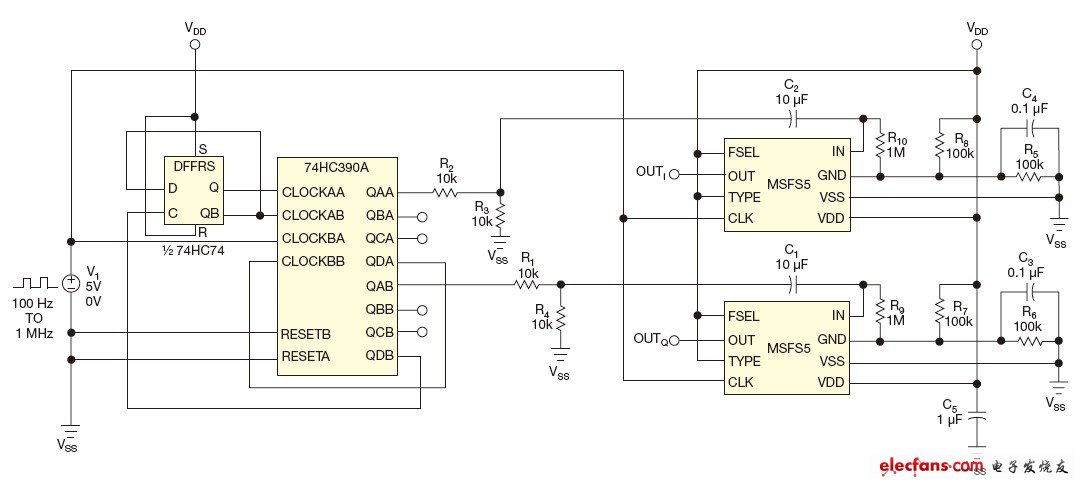

电路采用了MSFS5可选低通/带通的开关电容滤波器，用于消除加在其输入端的一个方波的谐波。MSFS5的时钟是输入方波的100倍。74HC390与74HC74构成了一个25分频和2分频电路。74HC74的Q输出连接到74HC390A的两个2分频电路上，所产生方波频率为滤波器时钟频率的1/100，相互的相差为90°。CMOS电平的方波会使滤波器饱和，因此电路用R1至R4组成的电阻分压器来降低信号的幅度。图中电路可以在1 Hz~25 kHz的频率范围内，获得一个扫频的正弦/余弦对（点击放大）。
