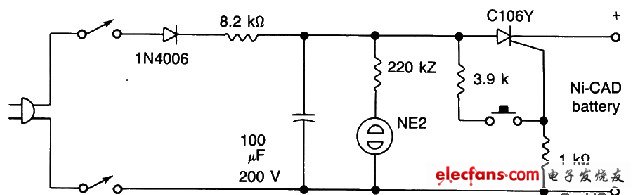

微波除虫器通过内部短路将镍镉电池烧毁并清除。注意：电池的负端与交流线路的一侧连接。为了操作安全，该电路使用1:1隔离变压器。除虫器电路:

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

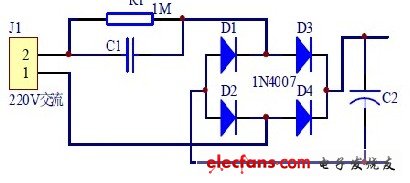

无极性降压电容C1 的充放电电流为IC=2πfCU0 (U0 为交流电压，f 为交流频率)，降压电容C1 向负载提供的电流I0 实际上就是流过C1的充放电电流IC。当负载电流小于的充放电电流时 ,多余的电流就会流过滤波电容C2。若U0=220 V，f=50 Hz 则IC=69C(IC 的单位为mA，C 的单位为μF)。为了能够保证降压电容安全可靠工作，其耐压值应大于2 倍市电电压，因此降压电容宜选用耐压值630 V 的独石电容。R1 为1 MΩ 放电电阻，当电路断电C1 通过R1 快速放电，D1—D4 为IN4007组成的全波整流桥。为了获得较好的滤波效果，选择的滤波电容的容量应满足RLC=(3~5)T/2(RL 为负载电阻，T 为0.02 s)，耐压值应大于1.1 2 U0(U0为电容降压电路输出电压)。电容式降压电路:
