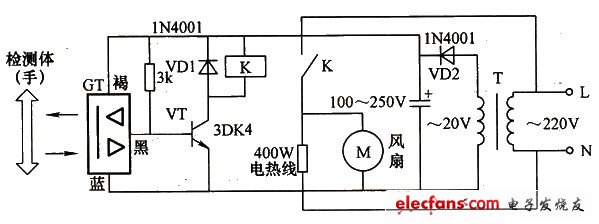

平时，光电传感器CT中发射管发出的脉冲光因无移动物体（手）反射给CT的接收头，CT输出级（黑线）呈现低电平，开关管VT截止，继电器K不动作，电热丝不工作，整个电路处于静候状态。当有人需烘手时，靠近光电传感器的手将CT发射管发出的脉冲光反射给GT内的接收管，经传感器内部判断，CT输出级（黑线）为高电平，开关管VT饱和导通，继电器Κ动作，其辅助触点闭合后电热丝发出的热量，经风扇M吹出把湿手吹干，手离开烘手后，电路恢复静态。光电自动控制烘手电路:

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

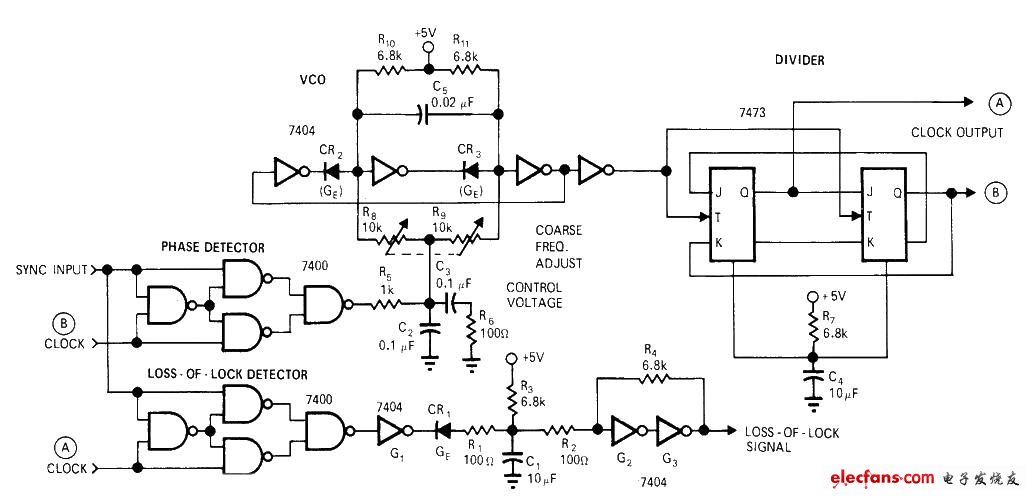

当环失锁时，提供报警信号。电路输出可以使其它电路失效。电压控制的多谐振荡器VCO运行时为4倍时钟频率，驱动两级尾开关响铃计时器，为探测器提供两相内部时钟信号A和B。失锁监视器电路(点击放大):
