交流220 V电压经TR降压、VD1～VD4整流、C5滤波及IC2稳压后，为红外控制电路提供＋6 V的工作电压。IC1的5脚输出的振荡信号经VT放大后，驱动HR1发出调制红外光。平时（在无老鼠进人红外探测区域时），HR2接收不到HR1发射的红外光，IC1处于自动振荡状态，其8脚输出高电平，HR3不亮，K和高压电路不工作。

当有老鼠进人红外探测范围时，老鼠身体反射回来的红外光线被HR，接收，使IC1的8脚由高电平变为低电平，HR3点亮，Κ通电工作，高压电极上产生了高压将老鼠击毙。当清除死鼠（应切断电源）后，HR3又关断，IC1的3脚失去输入信号，8脚变为高电平，HR，熄灭，Κ和高压电路停止工作，电路又恢复到守候状态。高压部分由固态继电器K，电阻R7，电容C6、C7、C8，二极管VD5、VD6和高压电极组成。

高压电极可使用较细的裸金属线或敷铜板制作而成。本电路直接与市电相连，一定注意自身和他人的人身安全，在设立电网的地方，要树立一块明显的标识牌，以警告他人，此处有电网应小心。

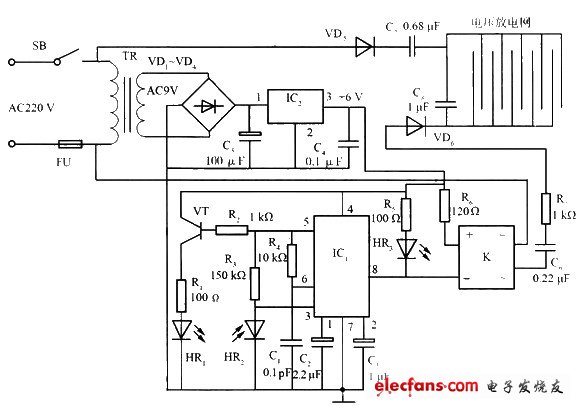

电子灭鼠器原理图:

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

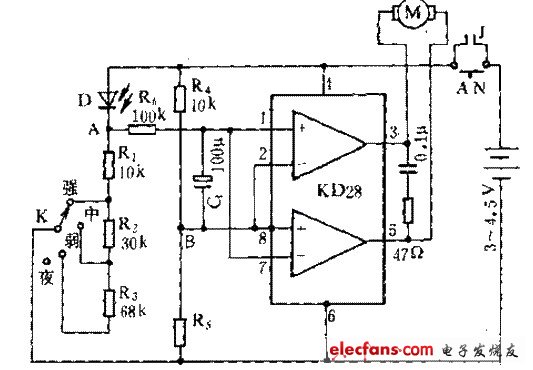

自动调光电子窗帘电路原理：光敏二极管D与R1、R4、R5构成一平衡电桥。当光照适当时，A、B两点电位相同。均为1/2EC，KD28两运放输出端3脚和5脚电位也相同，电机M不转，窗帘保持原状。当室外光照增强时，室内光照也增强，光敏二极管内阻变小，A点电位上升，KD28输出端3脚电位升高，5脚电位下降，电机M正转，窗帘缓缓关闭，直至室内光照减弱、D的电阻上升到使电桥重新平衡为止。反之，当光照减弱时，电机M反转，窗帘缓缓打开。C1、R6起延时作用，它能使控制过程缓缓进行，可避免因风偶然吹开窗帘而造成电机的反复起动。
