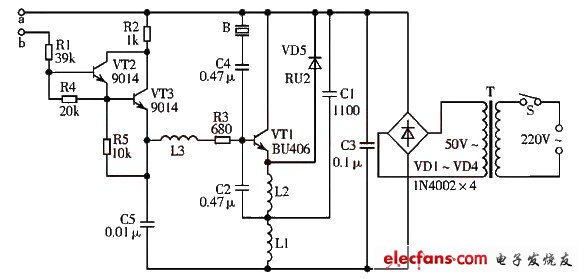

本文介绍的盆景雾化器装置能使盆景的假山、树木周围产生层层雾气，犹如山间飘着朵朵白云，极大地提高了观赏价值。主要由超声波发生器、水位控制器(水位控制器是指通过机械式或电子式的方法来进行高低水位的控制，可以控制电磁阀、水泵等，成为水位自动控制器或水位报警器，从而来实现半自动化或者全自动化。)、电源电路等几部分组成。超声波发生器主要由三极管VT1构成，VT1及其外围元件组成电容三点式LC振荡器，B是超声波换能器，其固有频率fc=1.65MHz，电容C1、C2决定振荡幅度，其固有频率略低于fc，L1、C2为正反馈元件，其固有频率略高于fc，VD5为VT1的保护二极管。由于雾化时B浸在水中，水位控制器由VT2、VT3等元器件构成，作用是：

　　(1)为振荡电路提供基极偏置电流;

　　(2)当盆景中水位低于设定值时，使振荡器(振荡器是用来产生重复电子讯号(通常是正弦波或方波)的电子元件。其构成的电路叫振荡电路。能将直流电转换为具有一定频率交流电信号输出的电子电路或装置。种类很多，按振荡激励方式可分为自激振荡器、他激振荡器;按电路结构可分为阻容振荡器、电感电容振荡器、晶体振荡器、音叉振荡器等;按输出波形可分为正弦波、方波、锯齿波等振荡器。广泛用于电子工业、医疗、科学研究等方面。)停振，起保护作用。VT2、VT3接成复合管，通过L3、R3向VT1提供基极偏置电流，L3为高频扼流线圈，阻止超声波信号进入水位控制电路。调整R1的阻值，可改变VT1的基极电流，从而控制整机的工作电流。a、b为水位控制线，平时浸没在水中。雾化器正常工作时，若水位下降到一定限度，a、b脱离水面，VT2、VT3便截止，水位控制器停止向VT1提供基极电流，整机停止工作。

　　元器件选择

　　VT1的质量是制作成功的关键，最好采用意大利SGS产BU406、BU407或BU408等大功率高频三极管，要求fT≥100MHz;VT2、VT3可用9014型等NPN型硅管，要求β≥100;VD1～VD4可用1N4002硅整流二极管。

　　所有电阻最好全部采用RJ-0.25W金属膜电阻;电容采用CBB-100V聚苯电容;电感L1可用φ0.51mm漆包线在φ10&TImes;10mm磁芯上绕27匝，电感量约24μH;L2用φ0.69mm漆包线在φ6mm钻头绕2.5匝，然后脱胎取下，电感量约0.22μH;L3可用270μH色码电感器;换能器B是关键元件，应采用φ20&TImes;1.25mm/1.65MHz或φ20&TImes;1.2mm/1.7MHz高强度压电陶瓷片;变压器T要求次级电压为50V，功率40W;S用小型船形开关;VT1最好安装散热器;换能器B不能离水通电，否则将烧坏。盆景中水深以4～6cm为宜，应清洁。装好后调整电阻R1，使总电流为0.6A左右。

　　所有元件可装于自制印制板上，也可用薄胶木板钻孔铆上空心铆钉，装上元器件再用导线连好，各元器件位置配置适当即可。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

　　电路工作原理

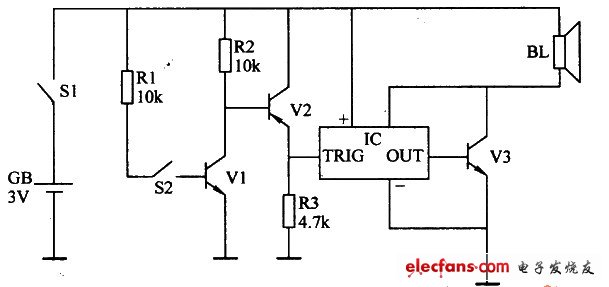

　　该坐姿提醒器电路由电子开关电GB路、报警电路和电源电路组成,如图所示.

　　电子开关电路由玻璃壳水银开关S2、晶体管Vl、VZ和电阻器Rl-R3组成.

　　电源电路由电源GB和电源开关Sl组成.

　　接通电源开关Sl后,电源GB为整机提供工作电压.

　　在使用者读写姿势正确时,水银开关(又称倾侧开关,是电路开关的一种,以一接着电极的小巧容器储存着一小滴水银,容器中多数注入惰性气体或真空)S2处于断开状态,晶体管Vl和V2均截止,集成电路IC不上作,扬声器BL不发声.

　　当使用者坐姿向前倾斜 (距桌面距离变近)、使S2接通时,Vl和V2相继导通,V2发射极输出的高电平加至IC的TRIG端,使IC受触发而工作,其输出端 (OUT)输出的音频信号经V3放大后,驱动扬声器发出"嘀嘀"的警告声或 "请注意近视!快坐正!"的语言提醒声.

　　元器件选择

　　Rl-R3选用1/4W或1/8W碳膜电阻器.

　　Vl、V3选用S9013或3DGl2型硅NPN型晶体管(三极管除了有对电流放大作用外,还有开关作用(即通、断作用),当基极加上正偏压时,NPN型三极管即导通处于饱和状态及灯会亮,反之,三极管就不导通,灯不亮。);V2选用S9012或3CG2l型硅PNP型晶体管.

　　IC选用内储 "嘀嘀"声的HFC9301型专用集成电路或内储 "请注意近视!快坐正!"的KD56028语言集成电路.

　　Sl选用微型拨动开关;S2选用KG系列玻壳水银开关.

　　BL选用8Ω、O·25W电动式扬声器.

　　GB选用两节1·5V的5号干电池.

　　电路工作原理

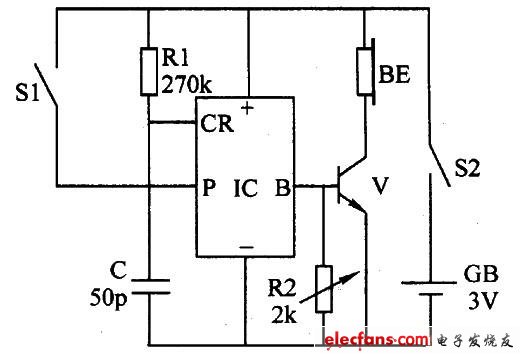

　　该坐姿提醒器由水银开关 (作为前倾角度传感器)Sl、电阻器Rl、R2、电容器C、语音集成电路IC、晶体管V、耳机BE、电源开关S2和电池GB组成，如图所示。

　　平时(使用者坐姿正确时),水银开关(水银开关,又称倾侧开关,是电路开关的一种,以一接着电极的小巧容器储存着一小滴水银,容器中多数注入惰性气体或真空)Sl处于断开状态,IC不工作,BE不发声.当使用者头部前倾至 定角度时,Sl接通,IC受触发工作,其输出的语音电信号经V放大后,驱动BL发出语音提醒声.

　　调节S1的位置,可改变触发报警的角度.

　　调节R2的阻值,可改变BE发声的音调.

　　元器件选择

　　Rl选用1/8W金属膜电阻器;R2先使用可变电阻器调好音调后,再接上1/8W的固定电阻器.

　　C选用高频瓷介电容器.

　　V选用S9013或S8050型硅NPN晶体管.

　　SI使用φ3·5mm的玻壳水银开关;S2使用微型拨动开关.

　　BE使用立体声耳机内部的发声器.

　　GB使用纽扣电池.
