附图的助听器电路，具有高灵敏度、低功耗、低价位和重量轻等特点。音频信号由电容话筒检测再用7411C组成的两级运算放大器进行放大。第一级IC741(ICI)组成高增益放大器.而第二级IC741(lC2)作低增益的中等功率放大器，以驱动耳机(earphone)。使用一只470kΩ(VRI)的可调电阻以控制信号的增益，而使用lkΩ(VR2)的可调电阻作输出电压控制器。

　　把电路安装在一个普通小PCB上，再将PCB与9VPP3电池组合安装在一雪茄烟盒尺寸大小的小盒内。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

　　1.电路结构

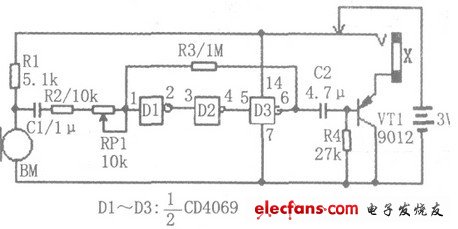

　　下图为CMOS助听器电路图。非门Dl、D2、D3串联后，与R2、R3、RP1等构成小信号交流放大器，放大倍数A=R3/(R2+RPl)，调节RP1可以改变其放大倍数。Cl为输入耦合电容。晶体管VT1接成射极跟随器形式，对CMOS放大器通过C2耦合输出的交流信号进行交流放大，以推动普通8Ω耳机。R4是VT1的偏置电阻。整机采用耳机插座兼作电源开关。

　　X为耳机插座，当耳机插头插入时电源接通，插头拔出时电源自动切断，既简化了电路结构，又缩小了整机体积，使用更加方便。

　　2.电路工作原理

　　声音被驻极体话筒BM接收后转换成为电信号，通过Cl耦合至CMOS放大器进行电压放大，再经C2耦合至VT1进行电流放大，驱动耳机发声。

　　3.制作与使用

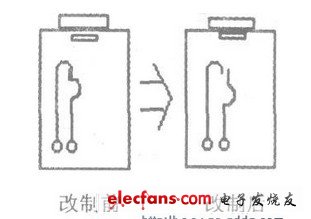

　　Dl～D3选用CMOS六非门集成电路CD4069，只使用其中的三个非门，另外三个不用的非门，制作时应将其输入端接地，以后备用避免损坏。由于耳机插座兼作电源开关，因此要对购买来的耳机插座进行改造。原电源插座下面的两个接点是常闭型，应将其改制为常开型，插头插入后两点闭合，如下图所示。RP1采用微调电位器。试用时，将耳机插头插入插座X接通电源，调节RP1增减音量直至满意。以后再使用助听器时，一般可不必再调节RP1，只需插入耳机插头即可。不用时拔出耳机插头即自动关断助听器电源。
