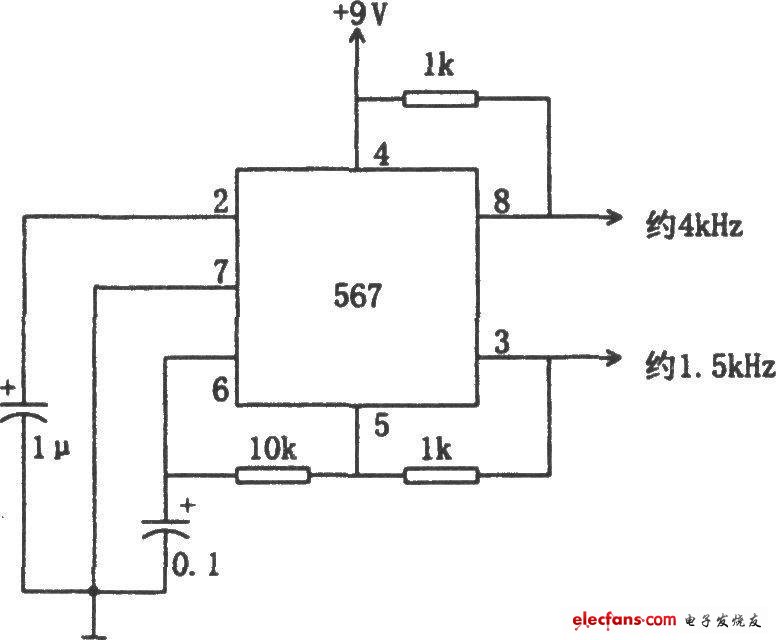

567为音频译码器，主要用于自动电话系统，识别收到的电话音调。该集成块的核心是一个高可靠性、高精度锁相环。按图示连接方式和使用的元件数值，两个输出信号频率分别为1.5kHz和4kHz。输出频率可变的方波振荡器是比较通用的，但要从同一振荡电路同时获得两个不同频率的方波输出却相当困难。本电路采用集成电路567可实现上述要求。567音频译码器构成的双频振荡电路:
-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快
速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元
化服务。
本文为激光自动打靶电路图，包含有光电转换电路和发射电路，并含有原理分析。在练习者的枪上安装激光发射器，同时对靶面进行改造，其上布满光敏二极管构成的点矩阵，以使发出的激光射到靶面的光敏管上，经光电转换电路变为电信号，并由无线发射电路发送出去。在接收端的无线接收电路收到信号后，根据信号对应的二进制数值换算成射手的成绩并显示出来。
下面来分析一下工作原理具体电路如下：
(1)光电转换电路

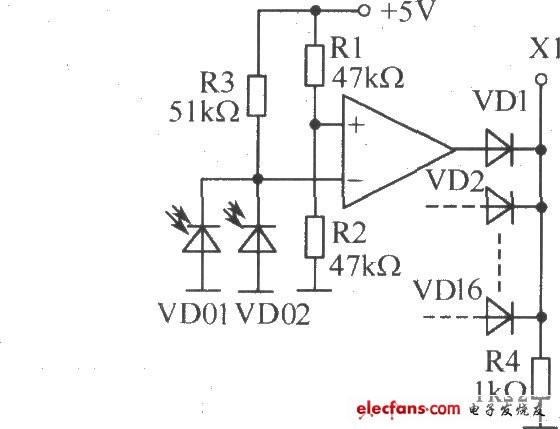

将运算放大器用作比较器，只要有激光照到光敏管上，光敏管电阻变小，运放V-电位低于V 电位，故输出端为高电平。对于50cm&TImes;50cm的胸环靶，为保证激光光斑射到靶上，并落到一光敏管上，应根据光斑大小布置两光敏管的距离，同时考虑报靶的精度小于光敏管的密度，可将多个光敏管作为一个报靶信号点。VD01、VD02两光敏管对应实际靶上的不同点，不管激光射到VD1或VD2，输出端均为高电平。但作为显示成绩它们是同一信号点。
(2)发射电路

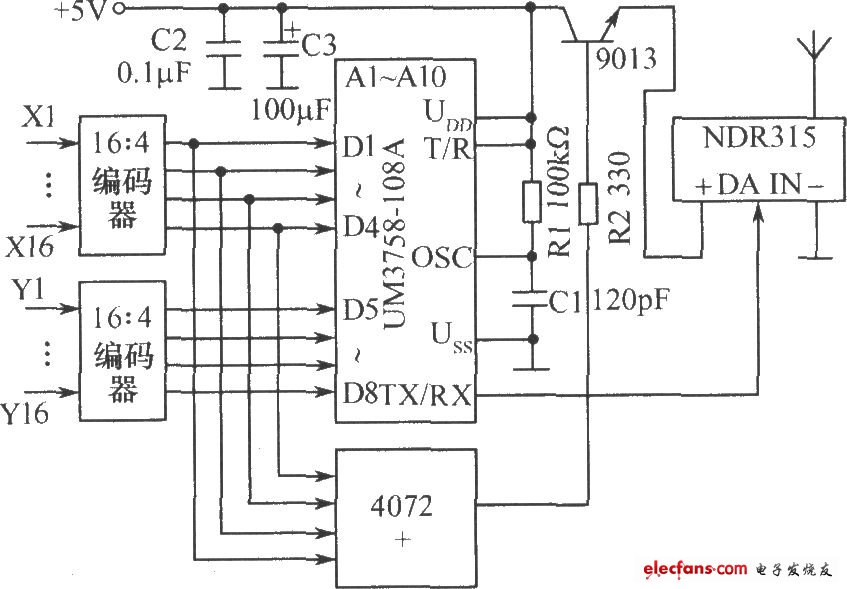

该电路的核心芯片为UM3758-108A，它是一块收发两用单片编解码集成芯片，引脚T/R接高电平为编码发送，接低电平为接收译码。选用它是因为恰好有8位数据线，可一次完成编码传送。数据经UM3758并一串转换后再由无线发射模块NDR315发射出去。为降低功耗，当未发射激光或未打中靶时，无线发射模块无电不工作;故将编码后的4行(或列)信号送人一4输入或门，只要击中靶面，行或列均至少有一位为高电平(第一行，第一列不设光敏管)，或门的输出端就为高电平，使三极管9014饱和导通，无线发射模块得电工作.
(3)接收电路

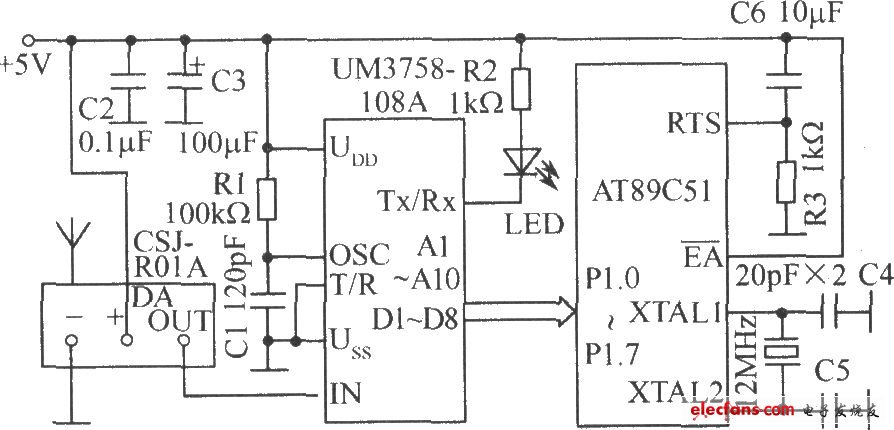

CIS-ROIA为无线接收模块，UM3758-108A的T/R为低电平，工作于接收模式，将CJS-RO1A收到的串行数据译码还原为8位并行数据，送入单片机处理，由单片机转化成显示数据送出去显示。
