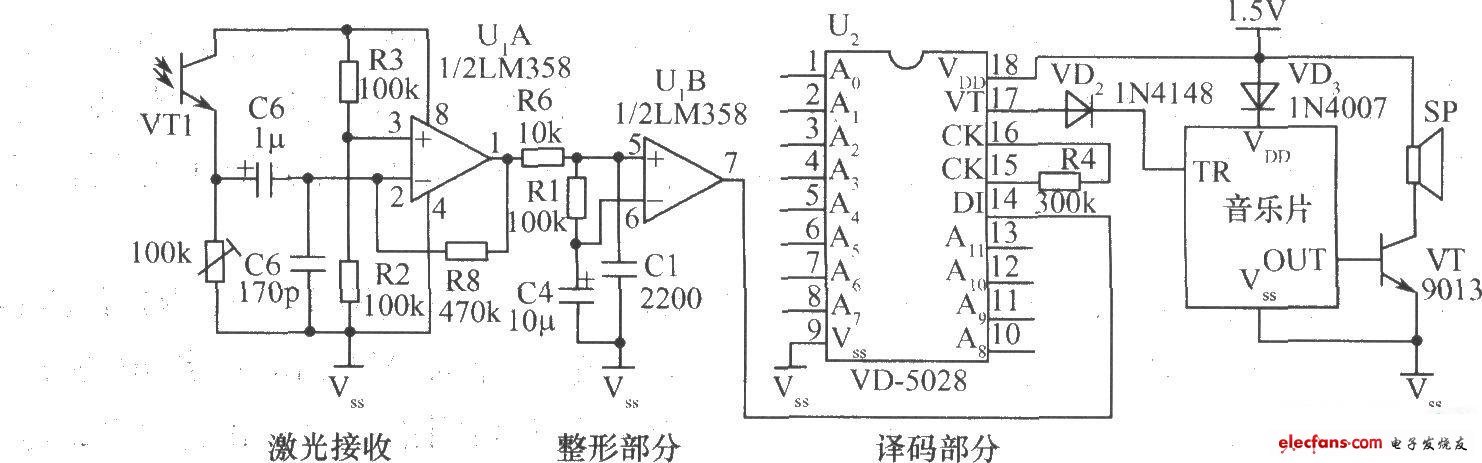

该电路由编码器VD5026和激光电筒构成，其中A1～A11为地址线，其逻辑状态可以为1、0或悬空，不同的地址线组合可以在输出端D0得到不同的脉冲串，去调制激光电筒的发射，即通过激光可传送上万组不同的编码数据。编码接收电路：该接收由光电器件、运放LM358组成的放大、整形电路组成，将接收到的信号送入VD5028的输入端DI进行译码(VD5028的A1～A11与VD5026的状态须一致)，译码正确时，在VT端输出低电平，去触发后面的控制执行电路发出声响。VD5026+激光电筒构成的编码接收电路:

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

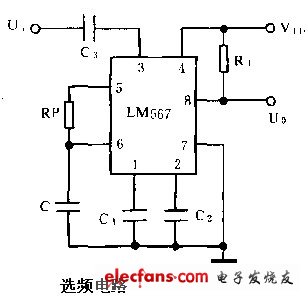

当LM567的输入信号的频率落在其内部压控振荡器中心频率fo附近时，逻辑输出端（8脚）将由原高电平变为低电平，输出一个负脉冲。8脚不仅可以实现选频，而且还有负脉冲形成功能。改变Rp可改变选频频率。由于8脚为集电极开路输出，故实际应用时，其8脚应接一上拉电阻至电源正极Vdd。基于LM567的选频电路:
