以深信源SXY983型空调智能通用板为例，制作了一个简单、直观，实用的模拟运行台(板)。

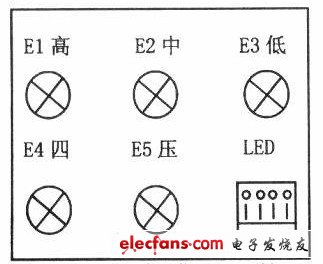

1、外形(见下图)
2、制作用主要材料
(1)用30cm><25cm木板一块(电木板)。
(2)220VAC卡口平灯座及3W节能灯各5只(模拟室风机高、中、低三档风速及压缩机、四通阀、5只继电器等)。
(3)彩色高亮度LED发光二极管及限流电阻各4只。代替12～16V直流步进电机的4个绕组。步进电机又称摆风电机，用它实现自动导向，多角度送出冷、热风。
3.电控板的安装要求

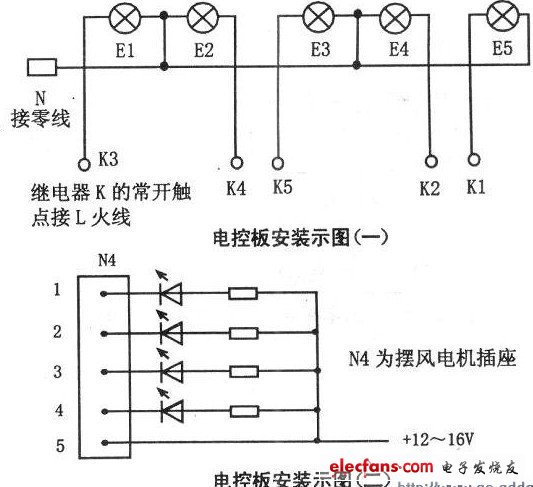

按下图连接好电路。注意220V(AC)的输入端N为零线，L为火线。
4.模拟运行
按照日常开/停，使用空调的操作步骤进行便可。
此时，运行台上节能灯和LED发光二极管也随之亮、灭。直观地显示各种功能是否良好、正常。
5.要求
模拟运行台和电控板常为220V(AC)电压，人体的任何部位和杂物不要触碰它;模拟运行完毕，务必切断电源，以策安全。
-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快
速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元
化服务。
1.电路工作原理

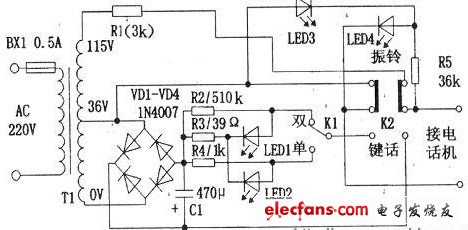

如下图所示。Tl为变压器的次级绕组所产生的79 V交流电(115 V/36 V)和电阻Rl组成电话机振铃电路。由变压器T的次级产生的36V电压经VD1～VD4、Cl、R2、R4整流与滤波，形成模拟电话线网。LED1～LED4是检测状态指示，Kl是单、双机转换开关，K2是振铃和键话功能转换开关。
2.元器件选择
Tl是5W的优质成品变压器，初级电压是220V，次级电压分别是36V、115V。电阻R1、R2、R4要注意功率，应符合电路的要求。LED1～LED4最好用不同颜色的，易区别其功能。其他均按图标注为准。
3.使用方法
(1)振铃检修。把K2拨至振铃位置，电话机正常时LED3、LED4应亮。
(2)单机按键及通话功能检修。Kl拨至单的位置，K2拨至键话位置，此时LED4亮。电话机正常时，摘机LED4灭，LED2亮。按“数字”键或拨号后，若是脉冲式，LED2相应闪亮，电话机有相应的“滴滴”声;若是音频式，LED2常亮，电话机有相应的音频声。通话检修时，可以像在电话线网上那样，检测有关电压和电流。
(3)双机通话检修。Kl拨至双位置，K2拨至键话位置，输出端相同时并接两部电话机，若电话机正常，LED4亮，同时摘机后，LED4灭。LED亮，两部电话机可以相互通话。

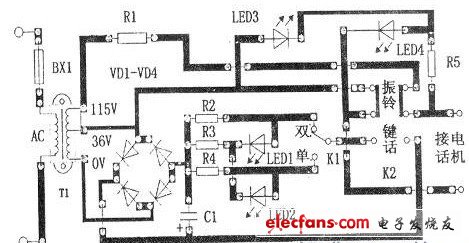

下图是印刷电路板装配图。
