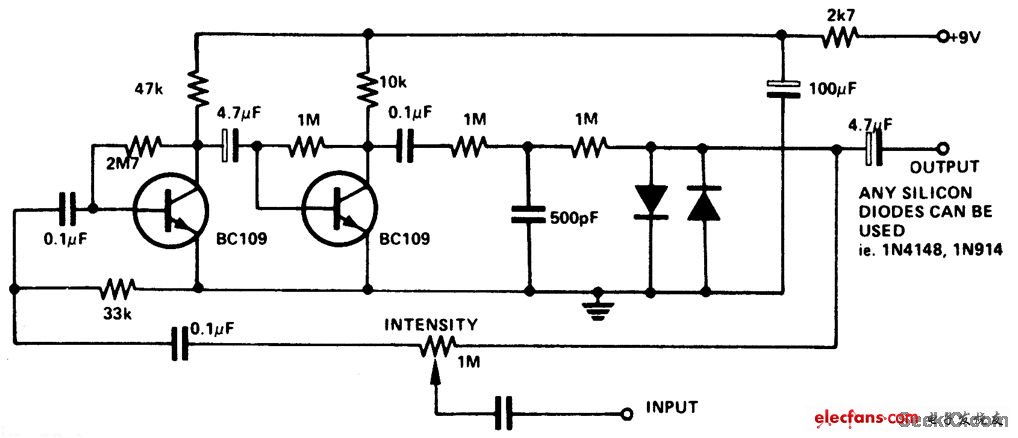

噪音盒电路输入信号经过晶体管时会放大。失真输出然后被两个二极管夹合，高频噪音被电路通过500pF的电容器过滤。正常情况下，1M的滑动变阻器可调整噪音，使其强度从最大降到没有。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

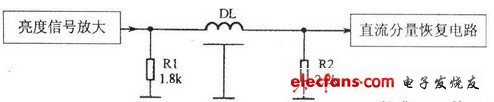

如下图所示是亮度延迟线应用电路。当亮度信号输入到这一延迟线后，其输出信号便经过了一定时间的延迟，约延迟0.6us。在此电路中，Rl是亮度延迟线输入端的阻抗匹配电阻，R2是亮度延迟线输出端的阻抗匹配电阻，这两个阻抗匹配电阻可以防止因为亮度信号反射而引起的图像镶边。
