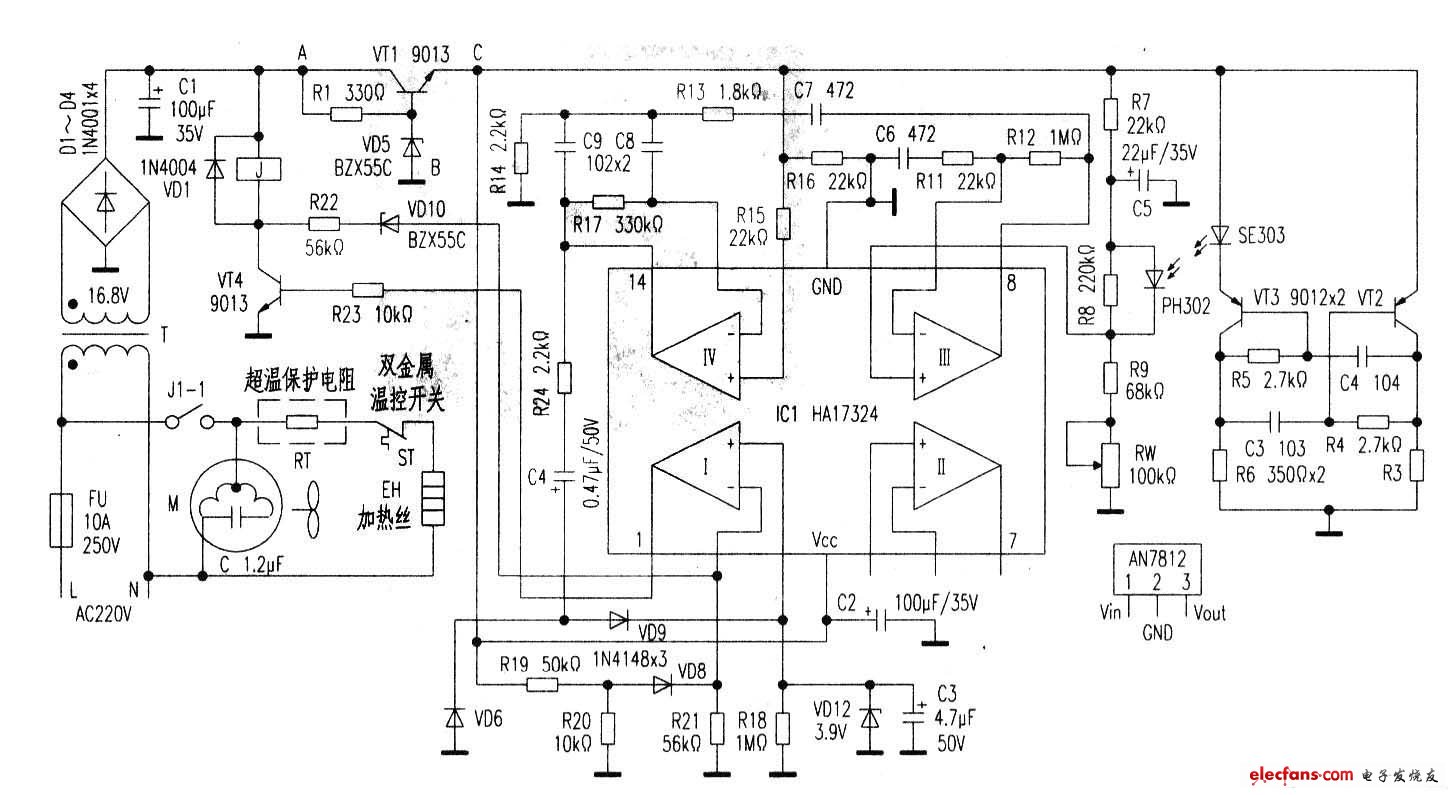

欧莱特SBS-15全自动干手器电路原理如图所示。电路主要由电源电路、控制电路、烘手电路组成(点击放大)。

　　1.电源电路

　　AC220V电压经保险管FU送至变压器T初级，其次级输出的16V左右交流电加至由D1~D4构成的整流桥输入端，整流后经电容Cl滤波得到约16V直流电压。该电压再加到由VT1构成的串联调整式稳压电路上，从VT1发射极输出接近14V直流电压供后级电路。由于这种稳压电路的稳压作用是靠VD5实现的，没有电压反馈，所以这种稳压电路的稳定度不是很高，经实测在静态(待机)时VT1发射极约为14V,而韵态(烘手工作)时VT1发射极仅为12.05V,可见输出电压变化很大，不利于后级电路稳定工作。因此在实际维修中可将该部分用三端稳压集成块(AN7812)进行更换。具体操作是先将VT1、VD5、Rl拆下，再把稳压集成块合适固定，其(1)、(2)、(3)脚分别对应A、B、C三点进行连接即可。这样就能输出稳定的+12V直流电供给控制电路。

　　2.控制电路

　　该部分主要包括由晶体管VT2~VT3及SE303构成的红外发射电路、ICI及PH302为中心构成的红外线信号接收和放大、选频、整形、滤波、比较输出电路以及由三极管VT4、继电器J组成的开关控制电路。

　　当手接近出风口时，由红外光发射二极管SE303发射出红外光便通过手反射到接收二极管PH302上。PH302接收到红外光信号电压加到IC1内部运放Ⅲ的(1)脚，经其放大后从(8)脚输出经C7耦合至ICl内部运放Ⅳ的(13)脚。

　　ICl的(12)脚由Rl5与R16分压后得到l,2VCC的基准电压。经选频、整形后的高频交流信号再经C4耦合至由VD6与VD9组成的半波倍压整流电路整流、c3滤波、VDl2限幅后变成直流信号进入比较器IC1内部运放I的(3)脚。IC1(2)脚电压主要是由Rl9-R21分压得到，其中VD8利用其单向导电性起隔离作用。即当在静态(待机)时，电源电压+Vcc经继电器J与R22加到VDlO上，迫使其击穿，这样比较器IC1的(2)脚确保为高电平。VD8防止了该高电平再经R20到地形成回路，避免了干扰信号产生误动作的发生。

　　由于此时比较器(3)脚高于(2)脚电压，所以其输出端(1)脚从低电平转为高电平，该高电平经R23加到VT4基极，则VT4饱和导通，继电器J得电动作，其控制触点Jl-l闭合，烘手电路得电工作，表示烘手器处于工作状态。手一旦离开烘干器出风口，PH302接收二极管因失去红外光电压信号，最终导致IC1(1)脚输出为一低电平，三极管VT4截止，继电器线圈失电，其常开接点Jl-l断开，切断主电路电源，烘手器停止工作，无热风排出。

　　3.烘手电路

　　烘手电路主要是由继电器J的常开接点Jl-l、风扇电机M、超温保护电阻RT、双金属温控开关ST以及加热丝EH构成。当继电器J的线圈得电动作后，其常开接点Jl一l闭合，AC220V交流电就同时加到风扇电机M以及加热丝EH上，这样热风就源源不断地被排出。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

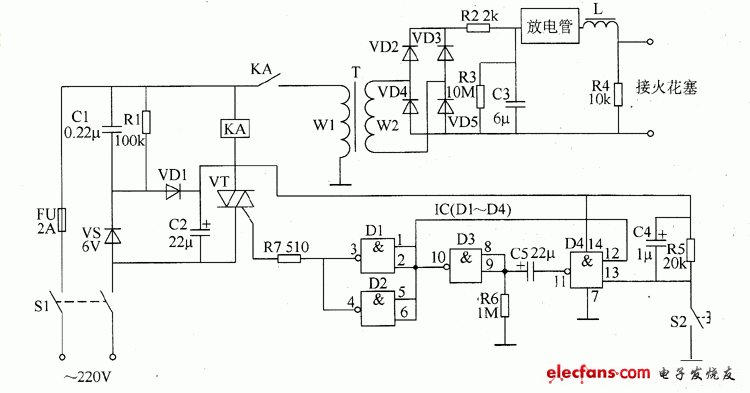

　　本例介绍的工业用电子点火器，具有点火能量高、制作成本低等特点，可用于工业油炉及化工、石油等领域燃烧燃油或燃气时的起动点火。该工业用电子点火器电路由电源电路、起动点火控制电路和升压点火电路组成，按下点火控制按钮S2时，C5开始充电，与非门D3输出低电平，D1和D2输出高电平，使VT受触发导通，KA通电吸合，其常开触头接通升压点火电路的工作电源。交流220V电压经T升压、VD2～VD5整流后，通过R2对C3充电。当C3两端电压达到放电管的击穿电压时，放电管击穿，C3上所储存的电能经放电管和电感线圈L加至火花塞上，通过火花塞产生放电火花，将燃油或燃气点燃。
