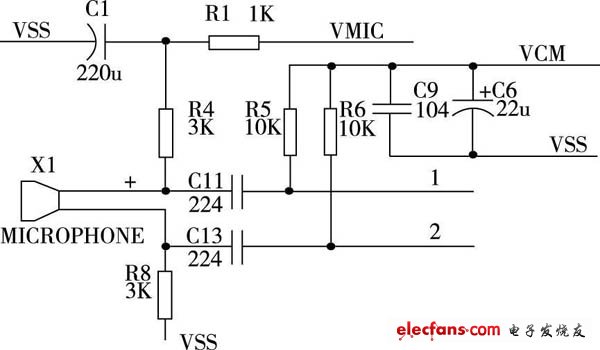

智能小车语音输入电路如图所示。其中， VM IC 提供传声器的电源， VSS是系统的模拟地， VCM 为参考电压， 1脚和2脚分别是传声器X1 的正极、负极的输入引脚。当对着传声器讲话时， 1脚和2 脚将随着传声器输入的声音产生变化的波形， 并在SPCE061A 的两个端口处形成两路反相的波形， 送到SPCE061A 控制器内部的运算放大器进行音频放大， 经过放大的音频信号， 通过ADC转化器转化为数字量， 保存到相应的寄存器中, 然后对这些数字音频信号进行压缩、辨识、播放等处理。

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

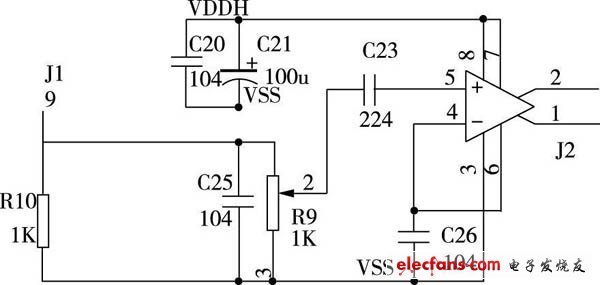

智能小车语音输出电路如图所示。其中， VDDH 为参考电压， VSS是系统的模拟地。音频信号由SPCE061A 的DAC引脚输出送到电路的9端， 通过音量电位器R9的调节端送到集成音频功率放大器SPY0030, 经音频放大后， 音频信号从SPY0030输出经J2端口外接扬声器播放声音。
