指纹识别系统电路
工作原理： 当指纹传感器收到指纹信息，将通过串口给单片机发送命令，单片机同意并接收相应的信息，指纹传感器采集的指纹转换成RGB格式，并且数据传输到单片机，单片机通过存储在EEPROM中的固化程序执行大量的模式识别和图像处理相关计算，当用户的指纹被确认，单片机将命令执行机构动作，开关开。
硬件特性： 80C51单片机是在8051的基础上发展起来的，8051单片机与80C51单片机从外形看是完全一样的，其指令系统、引脚信号、总线等完全一致（完全兼容），主要差别就在于芯片的制造工艺上。80C51的制造工艺是在8051基础上进行了改进。 8051系列单片机采用的是HMOS工艺：高速度、高密度； 80C51系列单片机采用的是CHMOS工艺：高速度、高密度、低功耗；

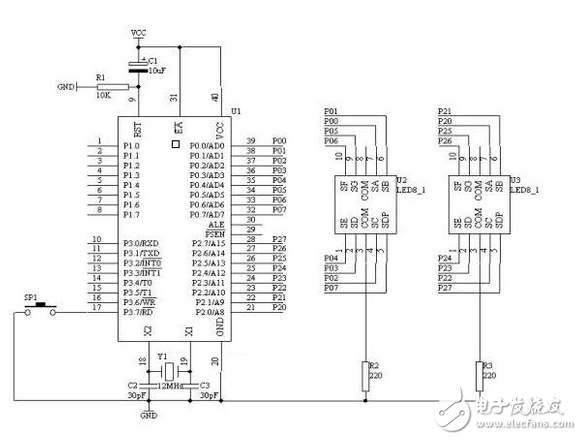

指纹识别系统硬件电路设计
采用8051作为指纹识别系统的核心处理器，使用单片机内部的4K程序存储器，接+5V电源。 复位电路则采用简单RC复位电路，同时又可与一些需要复位的外围电路相连，达到复位与单片机同步。 /EA/Vpp为访问内部或外部程序存储器的选择信号。由于8051单片机有4K的内部程序存储器，又外接了128Kx8的EEPROM存储器，故该引脚必须接+5V高电平。/PSEN为外部程序存储器读选通控制信号。此电路中无扩展程序存储器。故该脚悬空。 串口通信接口设计采用MAX232实现TTL与RS-232的转换，实现与计算机通信。

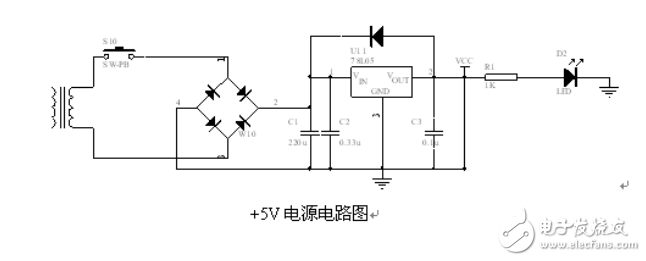

电源电路
当指纹识别系统工作时，需要+5V电源，为了使整个系统结构紧凑，在本设计中，将220v交流电源到+5V直流电的转换电路和识别控制器集成在一块电路板上，其中的电路原理图如图
当220V通过变压器后，得到10伏电源Vi，在电路的输入端与公共地之间，加上经整流后的不稳定直流电压Vi，在输出端便能得到固定的输出电压。为了改善纹波特性，在输入端外接电容，一般i C取值为0. 33uF，并紧接在稳压块的 输入端；在输出端连接电容0 C，这样可以改善输出电压的纹波特性，一般0 C选 为0. 1 uF 。
系统针对目前的指纹识别设别存储量小、处理速率慢的现状，采用高性能的51系统单片机作为处理核心，实际实现了一款高性能的网络指纹采集识别终端。系统利用数据处理服务器海量存储及处理速度高，可实现快速复杂匹配算法的优点。系统采集苏率高，识别性能好。
SPCE061A是一款十六位单片机，使用它可以非常方便灵活的实现语音的录放系统，该芯片拥有8路10位精度的ADC，其中一路为音频转换通道，并且内置有自动增益电路。这为实现语音录入提供了方便的硬件条件。两路10位精度的DAC，只需要外接功放（SPY0030A）即可完成语音的播放。另外单片机具有易学易用的效率较高的一套指令系统和集成开发环境。在此环境中，支持标准C语言，可以实现C语言与凌阳汇编语言的互相调用，并且，提供了语音录放的库函数，只要了解库函数的使用，就会很容易完成语音录放，这些都为软件开发提供了方便的条件。

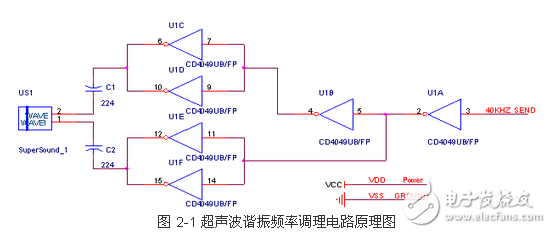

超声波发射电路模块
由单片机产生40KHz的方波，并通过模组接口（J4）送到模组的CD4049，而后面的CD4049则对40KHz频率信号进行调理，以使超声波传感器产生谐振。

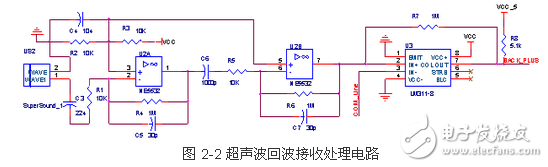

超声波回波接收处理电路模块
超声波接收处理部分电路前级采用NE5532构成10000倍放大器，对接收信号进行放大；后级采用LM311比较器对接收信号进行调整，比较电压为LM311的3管脚的输入，可由J1跳线选择不同的比较电压以选择不同的测距模式。

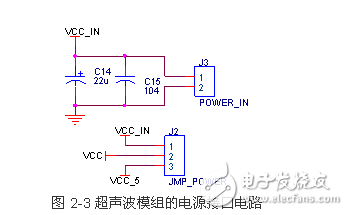

电源接口电路模块
为外部电源接口，最高电压不要超过12V，J2为电源选择跳线，VCC_5即为由61板通过10PIN排线引入模组的电源；VCC即为模组的放大器、调理电路的供电电源。当用户使用61板为其供电时，要把VCC与VCC_5V短接；而使用外部电源时，要把VCC与VCC_IN短接。

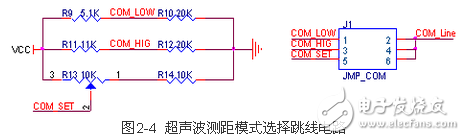

测距模式选择跳线模块
模组提供了测距模式选择跳线J1，可以选择短距测量模式、中距测量模式，或距离可调模式。跳线选择LOW时为近距测量模式，选择HIG时为中距测量模式；选择SET时为距离可调模式。凌阳科技大学计划提供了短距测量模式和中距测量模式的完整程序（其中ultrasonic_Low为短距测量模式程序；ultrasonic_long为中距测量模式程序）。

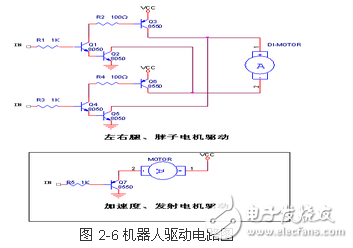

机器人驱动电路模块
机器人驱动电路采用功率较大的三极管搭成H桥来驱动电机，可以实现电机的正向旋转与电机的反向旋转。这些电机包括2个用于走路的电机与一个头部转向的电机。另外用了一个三极管驱动单向旋转的电机，包括加速电机与发射电机，驱动电路比较简单。
应用SPCE061A外加电机驱动控制电路可以实现多个电机的控制，完成机器人的许多动作。配合超声波传感器等感测装置，可以为机器人增加更多的功能。单片机爱好者可以自己制作电机驱动电路，选择多式多样的传感器，发挥想象力制作出自己的机器人。
