用74ls138构成时序脉冲分配器
74ls138就是38译码器，是TTL系列的，也就是74系列，有三个输入端A0，A1，A2，其中A2是高位，输出是八个低电平输出Y0 ~ Y7，工作电压一般的5V。
①当一个选通端（E1）为高电平，另两个选通端（（/E2））和（/E3））为低电平时，可将地址端（A0、A1、A2）的二进制编码在Y0至Y7对应的输出端以低电平译出。（即输出为Y0至Y7的非）比如：A2A1A0=110时，则Y6输出端输出低电平信号。
②利用 E1、E2和E3可级联扩展成 24 线译码器；若外接一个反相器还可级联扩展成 32 线译码器。
③若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器。
④可用在8086的译码电路中，扩展内存。

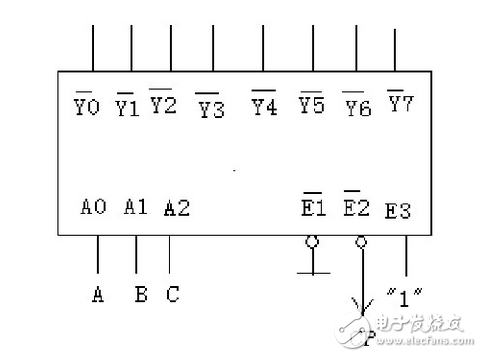

时序脉冲分配电路连接方法
注意信号之间的相位关系
CP脉冲从函数信号发生器输出，输出信号为TTL信号，用信号源上SYNC输出端。信号频率用A路单频调节，幅度为固定值5V。
用数字示波器双踪显示，在相应的地址码上观察并记录输入、输出波形，画在坐标纸上，注意其相位关系。
CD4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH输入，具有低导通阻抗和低的截止漏电流。幅值为4.5～20V的数字信号可控制峰-峰值至20V的数字信号。CD4053内部含有3组单刀双掷开关，3组开关具体接通哪一通道，由输入地址码ABC来决定。
CD4053引脚图及引脚功能说明
（1）16引脚： 符号VDD，引脚功能是电源+
（2）8引脚：符号Vss，引脚功能是数字信号接地端
（3）7 引脚：符号VEE，引脚功能是模拟信号接地端
（4）6 引脚：符号INH，引脚功能是禁止端为零时，CMOS三组二路模拟开关CD4053BE工作，否则CMOS三组二路模拟开关CD4053BE被禁止。
（5）4 引脚：符号OUT/IN cx or cy ，引脚功能是公共输出/输入端cx 或 cy
（6）15 引脚：符号OUT/IN bx or by ，引脚功能是公共输出/输入端 bx 或 by
（7）14 引脚：符号OUT/IN ax or ay ，引脚功能是公共输出/输入端ax或ay
（8）9 、10、 11引脚： 符号c 、b、 a ，引脚功能是控制端当c b a分别为0 0 0时，“开”通道cx， bx， ax，这三个通道工作。 当c b a分别为0 0 1时，“开”通道cx， bx， ay当c b a分别为0 1 0时，“开”通道cx， by， ax当c b a分别为0 1 1时，“开”通道cx， by， ay当c b a分别为1 0 0时，“开”通道cy， bx， ax当c b a分别为1 0 1时，“开”通道cy， bx， ay当c b a分别为1 1 0时，“开”通道cy， by， ax当c b a分别为1 1 1时，“开”通道cy， by， ay（9）1、 2、 3 、5、 12 、13 引脚：符号by、 bx 、cx、 cy 、ay 、ax，引脚功能是by、 bx 、cx、 cy 、ay 、ax输入/输出端。
cd4053典型应用电路图
1.CD4053组成的单片机串口复用电路，只适用于两路串行信号不同步的情况下使用。
2。cd4053设计自动转换电路
3。CD4053防抖动电路 >>>>>>基于模拟开关CD4053的防抖动电路分析

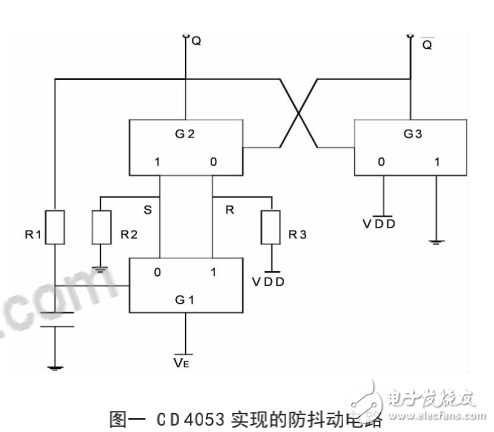

在加电的瞬间，输入信号VI=0，由于电容器C上的电压不能突变，故使模拟开关G1控制端A的电压VA=0，因此，模拟开关G1的0输出端S导通在输入端VI=0电位上，1输出端R经电阻器R3接电压VDD。此时SR=01，QQ=QQ，即S---R双稳触发器处于QQ=01或QQ=10的随机状态。假如S---R双稳触发器处于QQ=01的初始状态，则模拟开关G1的状态不再变化，模拟开关G2的状态也不再变化，S—R双稳触发器也就停留在QQ=01的初始状态。假如S---R双稳触发器处于QQ=10的初始状态，则G2开关的输出电压VQ=VDD要经过电阻器R1对电容器C开始充电，G1开关的模拟开关型防抖动电路。
4。CD4053与单片机的连接电路 >>>>>>>>模拟开关CD4053在单片机中的应用

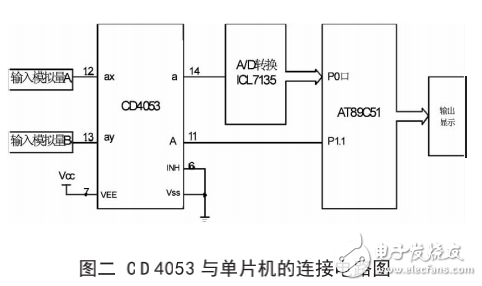

输入模拟量A1与输入模拟量A2分别输入到CD4053的ax，ay，而CD4053的输出a连接到A/D转换器中，同时CD4053的A由单片机的P1.1控制管脚控制，根据CD4053输入输出状态的真值表得到，当P1.1=A=0时，a=ax;当P1.1=A=1时，a=ay。即当单片机P1.1=0时，单片机得到的是输入模拟量A1的转换数据；而当单片机P1.1=1时，单片机得到的是输入模拟量A2的转换数据。
