滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。

　　滤波是信号处理中的一个重要概念。滤波分经典滤波和现代滤波。

　　经典滤波的概念，是根据傅里叶分析和变换提出的一个工程概念。根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。

　　工作原理

　　当流过电感的电流变化时，电感线圈中产生的感应电动势将阻止电流的变化。当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

　　在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。只有在RL》》ωL时才能获得较好的滤波效果。L愈大，滤波效果愈好。

　　另外，由于滤波电感电动势的作用，可以使二极管的导通角接近π，减小了二极管的冲击电流，平滑了流过二极管的电流，从而延长了整流二极管的寿命。

　　滤波电路四种基本类型

　　滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种基本类型，理想滤波器的输出在通带内与它的输入相同，在阻带内为零。四种理想滤波器定义如下。

　　（1）图10.1（a）是理想低通滤波器，它允许低频信号无损耗地通过滤波器，当信号频率超过截止频率后，信号的衰减为无穷大。

　　

　　（2）图10.1（b）是理想高通滤波器，它与理想低通滤波器正好相反，允许高频信号无损耗地通过滤波器，当信号频率低于截止频率后，信号的衰减为无穷大。

　　

　　（3）图10.1（c）是理想带通滤波器，它允许某一频带内的信号无损耗地通过滤波器，频带外的信号衰减为无穷大。

　　

　　（4）图10.1（d）是理想带阻滤波器，它让某一频带内的信号衰减为无穷大，频带外的信号无损耗地通过滤波器。

　　

　　温度控制器的原理：简称主温控制器或温控器。通过毛细管尾端感受冰箱内部的温度，并转为相应的压力。当低于旋钮预先设好的停机温度点时，接触弹片翻转，开关断开。当高于旋钮预先设好的开机温度点时，接触弹片翻转，开关接通。

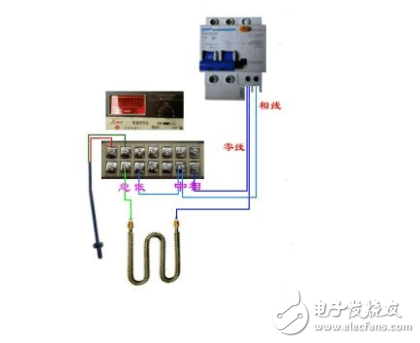

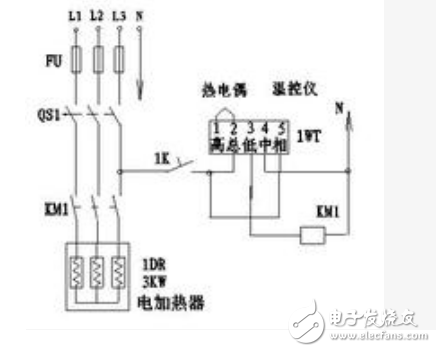

　　温控器接线图及原理见图。热电偶探测温度。当温度低於整定值时 “总” “低” 接线端内触点闭合。接触器通电接通加热器电源。

　　反之当温度升到整定值时 “总” “低” 接线端内触点分开。接触器通电断开加热器电源。。

　　

　　温控器最简单的控制方式是，将温度传感器安装在控制目标范围，传感器将温度信号提供给温控器，温控器上可设置目标值，以加热控制为例，则在低于目标值时，温控器输出，控制后端的加热器工作，使目标升温，到目标值时停止输出。

　　现在很多的温控器都是比较多功能的了，要多出很多细节的功能，如PID控制等。

　　常见温控仪的接线法

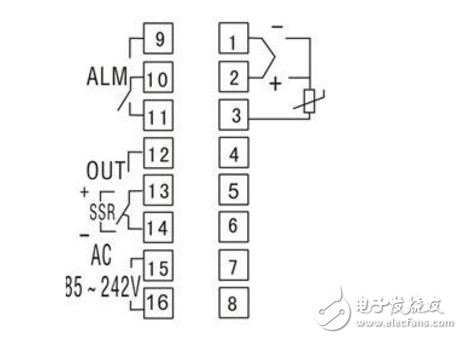

　　接温控仪，无非是四样东西-电源，温度传感器，温控仪，还有控制器。每个温控仪表上都有一张接线图。都会有图表注明该接什么东西。下面我就按照下图来简单的介绍一下如何接线。

　　一、如果你使用的是热电偶的传感器，那么你就接1和2两个端子，1负2正。如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。15和16是接交流电源。9和10是接报警，接线是要注意要和电源串联在一起！

　　

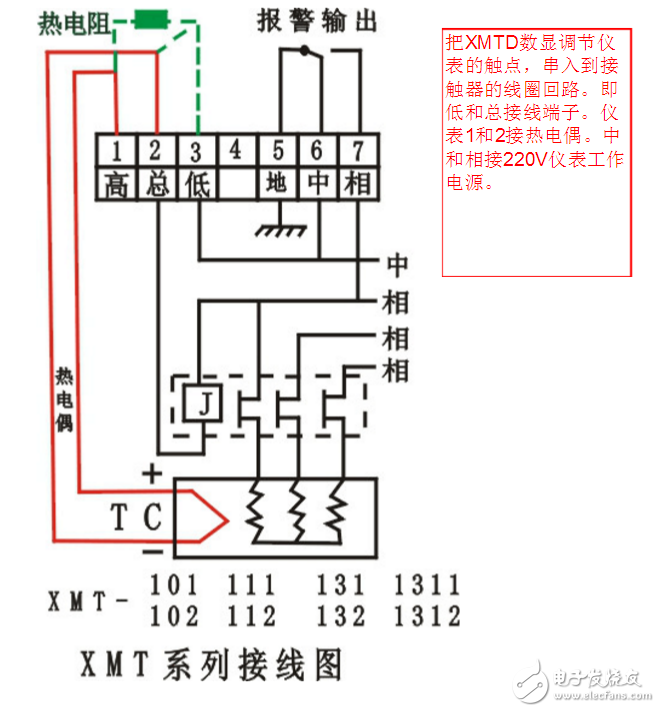

　　二、123一般接传感器线。4空白。567为一组接点，6是公共点。高总低为一组接点，总是公共点。高和总是NC。低和总是NO。地为仪表接地，中为零线，相为相线。（交流220V电源）实际内部的地线是悬空的，不用接线。接触器的A2接零线，A1接温控器的NO，温控器的com接火线。火线零线进温控器的相、中。仪表前方有2个调整盘，中间有个拨钮。调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。实际温度对应设定温度变化时，接点随之变化。
