hc05和hc06是两种蓝牙串口模块，两者经常被拿来比较，他们之间有何区别呢？

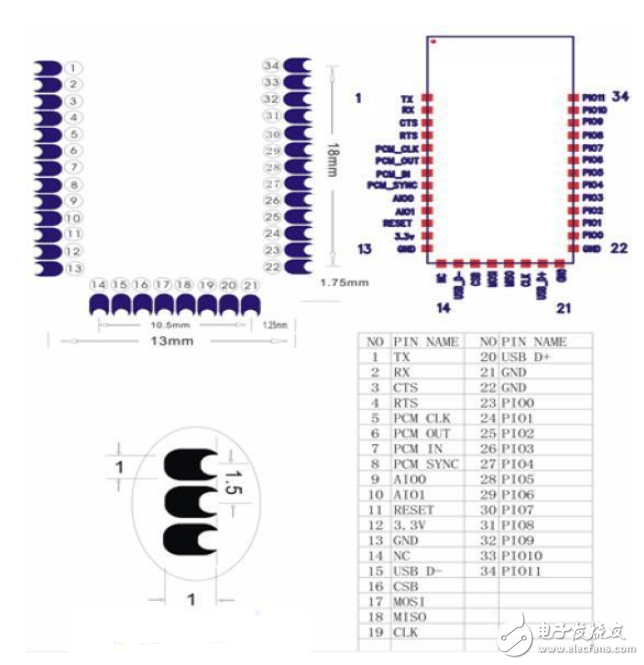

hc05和hc06有什么不同----hc06封装和引脚图
hc05和hc06有什么不同----hc05和hc06区别
HC-05是主从一体化的蓝牙串口模块，主从可指令切换，指令丰富齐全。（供电电压3.3V~3.6V）
HC-06是主从一体化的蓝牙串口模块，主从可指令切换，指令少于HC-05，使用简单。（供电电压3.3V~3.6V）
主机：用来搜索从设备，不能被其他设备搜索。（带白点的蓝牙模块）
从机：用来被搜索的设备，不能主动搜索其他设备。主从连上以后就相当于一根串口线使用，这个时候就不分主从，也就是透传模式。
本文为大家带来两个模拟多路开关CD4051的扩展电路。
模拟多路开关CD4051的扩展电路一

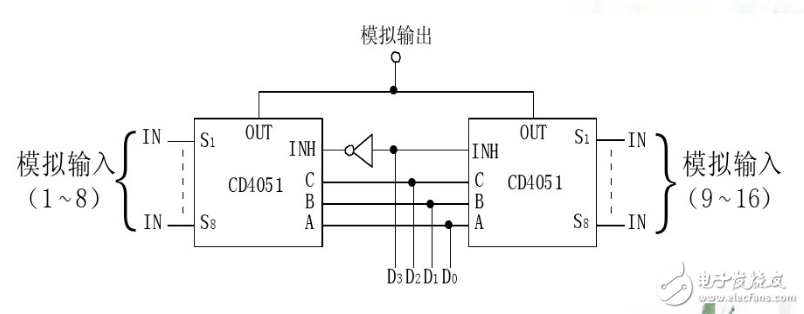

当采样的通道比较多，可以将两个或两个以上的多路开关并联起来。两个8路开关扩展成16路的多路开关的方法如图所示。
CD4051是单端输入8通道多路开关，它带有3个通道选择输入端A、B、C和一个禁止输入端INH，输入端A、B、C信号用来控制选择8个通道之一被接通。在实际应用中，如果被测参数多于8路，使用一十CD4051多路开关不能满足路数的要求，对此，可将多个CD4051相连并进行扩展。上图所示为两个CD4051构成的16通道多路开关连接图。芯片l的多路开关接通工作时，芯片2的多路开关就全部断开；反之，芯片2的多路开关接通工作时，芯片1的多路开关就全部断开。所以，只要一根地址（或数据）线作为芯片1和芯片2允许控制端的选择信号，而两个芯片的通道选择输入端共用一组地址（或数据）线。
通过改变通道选择线D3～DO的状态，即可选通INO～IN15这16个通道之一。D3用来控制芯片1和芯片2的INH输人端的电平。当D3-0时，使芯片l被进中，在此前提下，DZ—DO端的状态改变，只能选通INO～IN7中的一个。当D3—1时，经反相器变为低电平，芯片2被选中，此时，D2--;DO这3条线上的状态，可使IN8—IN15之中的相应通道接通。
模拟多路开关CD4051的扩展电路二

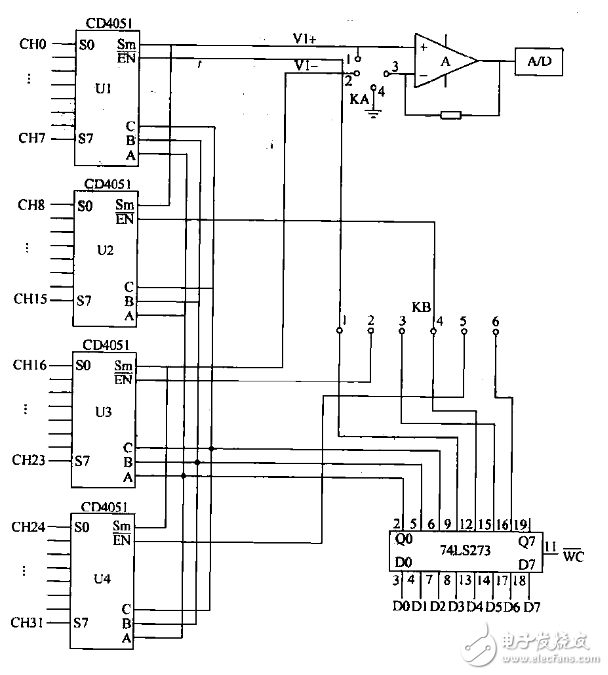

若需要通道更多，两个多路开关扩展仍不能达到系统要求，此时，可通过译码器控制CD4051的控制端INH，把4个CD4051芯片组合起来，构成32通道或16通道差动输入系统，如下图所示。
被测信号的输入方式通常可分为单端输入或双端输入两种，双端输入的优点是共模抑制比高，即能够抑制较大的共模干扰。在圈27-7中，多路模拟开关U1～U4（CD4051）提供了32条通路（CHO～CH31）。cPU输出～字节控制字存AD寄存器（74LS273），其中．DO，pi相D2位分别作为多路模扭开关的地址线A、B和C，D一D6位分别作为U1—U4的控制信号面、I。
如果选单端输入．可把短接柱KA的1一Z，3-4短接，再把短接柱KB的2-3，5-6短接，则可提供32路输入信号的通路（CHO～CH31）。
如果选双端输入，即16路输入信号，每个信号占两个端子开关，其中CHO～CH15为信号正端Vl+，CH16—CH31为信号负端Vl-。为此，可把短接柱KA的2-3短接，再把短接柱KB的1-2，415短接。此时控制字的D3位作为Ul和U3的控制信号面寸，而D4位作为U2和U唾的控制信LEN．这样，就提供了16路双端输入信号的通路。
