超外差式收音机的原理
超外差式收音机机主要由输入调谐电路、混频电路、中放电路、检波电路、前置低放、功率放大电路和喇叭或耳机组成。
1、输入电路，即选择电路，或称调谐电路把空中许多无线广播电台发出的信号选择其中的一个，送给变频级中的混频电路。
2、混频将输入电路送来的已调幅调信号变为中频调幅信号，而他们所携带的信号是不变的，即调幅信号的频率变为中频，但其幅值变化规律不改变。不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为465千赫。
3、中放将中频调幅信号放大到检波器所要求的大小。由检波器将中频调幅信号所携带的音频信号取下来，送给前置低放。
4、前置低放将检波出来的音频信号进行电压放大。再由功放将音频信号放大，放大到其功率能够推动扬声器或耳机的水平，扬声器或耳机将音频信号转变为声音。

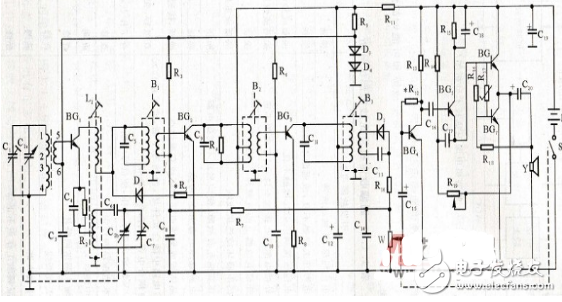

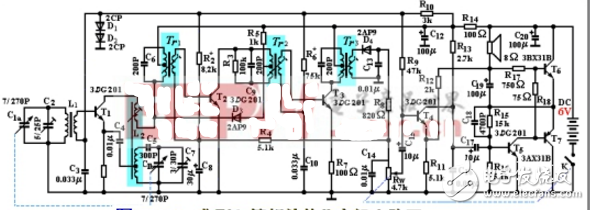

超外差收音机电路图（一）
调谐回路是由可变电容cI．、Cn和天线线圈L】组成。调节可变电容G，。可改变LC回路的固有频率，使其等于电台频率，产生谐振，以选择不同频率的电台信号。再由天线Lz耦合到下级变频电路进行变频。
变频电路由混频、本机振荡回路和选频三部分电路组成。变频级是以晶体管VT1为中心，它兼有振荡、混频两种作用。
由晶体管VTl （3AG24）、可变电容Cib. Cr2、振荡变压器（简称中振或短振）T2和电容G、C3构成变压器反馈式振荡器。它能产生高频等幅振荡信号，由于Ci．和Clh是双连可变电容器的组成成分，同轴转动，保证了本机振荡频率总是比输入的电台信号频率高465kHz，把输入的不同频率的高频信号变换成固定的465kHz的中频信号。
输入电台信号与本振信号差出的中频信号，l恒为某一固定值465kHz，它可以在晶体管VT4组成的中频“通道”中畅通无阻，并被逐级放大，用固定调谐的中频放大器将频率固定的中频信号进行放大性能稳定。
晶体管VT3的主要作用是检波。
晶体管VT4组成电压放大级（推动级），它的主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压，使收音机有足够的音量。
晶体管VT5和VT6组成乙类功率放大级，把音频信号进行功率放大，以推动扬声器发出声音。超外差式收音机电路如图。
超外差收音机电路图（二）

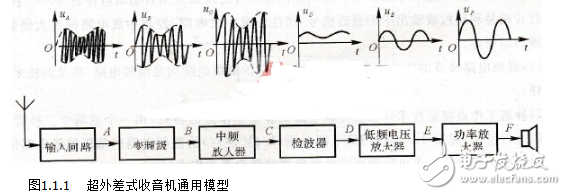

图1.1.1所示为普通调幅收音机的通用模型，即使是集成片构成的收音机，其模型也是如此。
天线上有所有的无线电信号。输入回路的功能是从天线上选出所需要的电台。输入回路由电感和电容并联组成并联谐振槽路，具有频率选择作用。当某电台的载波频率与谐振槽路的固有频率相等时，就会发生并联谐振。此时，在谐振槽路两端产生较大的谐振电压，即表明此电台被选中。通常谐振槽路中的电容是可变的，以适应多电台选频的需要。天线接收下来的是高频载波调幅信号，波形如图1.1.1中的uA。变频级是超外差接收的核心。它的功能是把所选电台的高频调幅信号变成一个载波频率较低的中频信号（我国规定为465 kHz）。变频级自身产生一高频本地等幅振荡信号（频率为fL），与电台高频调幅信号（频率为fc）相混频，输出中频信号（频率为fL）。混频遵循±fL±fc=f1的数学模型（或叫混频方程）。通过同时改变本地振荡器的谐振电容和输入回路谐振电容来实现。通过变频级uA信号的包络不变，载波频率变为465 kHz，如图1.1.1中波形uB。中频放大器是一个高频小信号谐振放大器，中心频率为465 kHz。它的功能是对中频调幅信号进行有效的幅度放大。它通常由多级小信号谐振放大器组成。它的输出波形如图1.1.1中uC。检波器的功能是把原声音信号从调幅信号中解调出来。幅度足够大的波形uC经过二极管包络检波器输出信号如图1.1.1中波形uD（是音频信号和直流信号的叠加）。低频电压放大器的功能是对音频信号进行有效的电压放大，输出波形如图1.1.1中的uE。功率放大器的功能是对音频信号进行有效的功率放大，以推动扬声器发音。
图2所示为普通七管OTL输出超外差式晶体管收音机电路。
图2 超外差式晶体管收音机电路
超外差收音机电路图（三）
图为常用典型七管超外差收音机电路，它主要由输入回路、变频级、中放级、检波级、低放级、功率输出级和AGC电路组成。
一、输入回路
从磁性天线感应的调幅信号送入C1a、C2和L1组成的输入回路进行调谐，选出所需接收的电台信号，通过互感耦合送入变频管T1的基极。
二、变频级
变频级是由一只晶体管T1同时起本振和混频作用的自激式变频电路。本振回路由L2、C7、C5、C1b组成，它是互感耦合共基调射式的LC振荡电路。L2抽头是为了减小晶体管的输入阻抗对振荡回路的影响。本振信号通过耦合电容C4从T1的射极注入，它与输入回路耦合到T1管基极的高频调幅信号在T1管中混频，由集电极调谐回路（中周）选出二者的差频即465kHz的中频信号，然后再将中频信号送入中放电路去放大。
为了提高电路的稳定性，兼顾变频和振荡性能，静态工作电流一般取为0.3～0.4mA。为了保证在电源电压降低时，本机振荡仍能稳定工作，变频级基极偏置电路采用了相应的稳压措施，即利用两只硅二极管D1、D2进行稳压（1.4V左右）。
三、中放级
中放级由T2、T3组成两级单调谐中频选频放大电路。各中频变压器均调谐于465kHz的中频频率上，以提高整机的灵敏度、选择性和减小失真。第一级中放（T2）加有自动增益控制，以使强、弱台信号得以均衡，维持输出稳定。中放管采用了硅管，其温度稳定性较好，所以采用了固定偏置电路。T2管因加有自动增益控制，静态电流不宜过大，一般取0.2～0.6mA；T3管主要要提高增益，以提供检波级所必须的功率，故静态电流取得较大些在0.5～0.8mA范围。为了有效地抑制强信号中放级还加了二极管D3作为强信号阻尼二次AGC控制。
四、检波级
经中频放大级放大了的中频信号，由中频变压器送至检波二极管D4进行检波。检波后的残余中频及高次谐波由C14C13和R8组成的RCπ型滤波电路予以滤除。音频信号由C15耦合到低放级去放大。电位器Rw是音量调节电位器兼作电源开关。检波后的直流成分经R4、C8组成的退耦电路送到T2的基极作为AGC控制之用。
五、低放级与功率输出级
T4为低频放大级，接成固定偏置电路，工作电流一般取0.5～1mA范围。
功放输出级为典型的OTL电路，由T5、T6和T7等组成。其中T5为激励级，T6、T7为互补推挽输出级。R15、R16为激励级T5的偏置电阻；R18使T6、T7两管基极保持固定的电位差，改变R18可改变输出级的静态工作点。输出级工作电流一般取1.5～5mA范围。C16为交流负反馈电容，C19为输出电容，C12、R14、C20为电源去耦电路的电容、电阻。另外，输出级T6、T7的中点电位（3v）可由R16来调节。

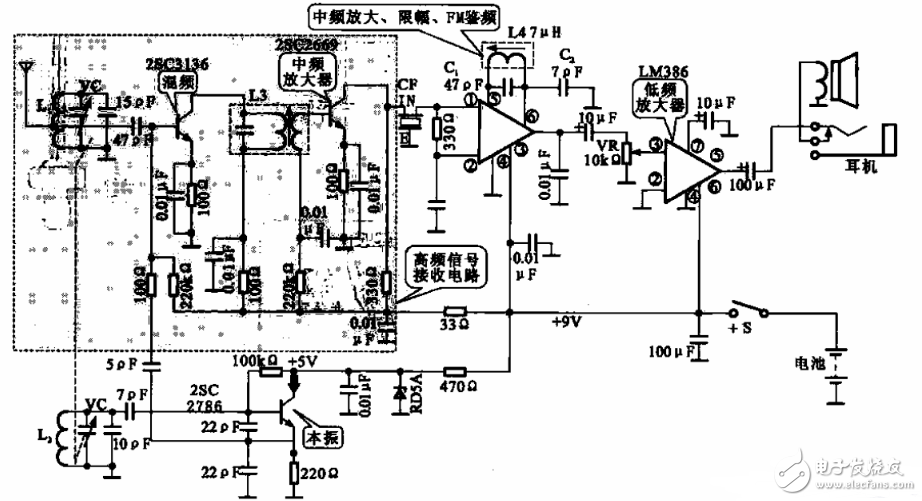

超外差收音机电路图（四）
所示是越外差式收音机接收电路。从图可见，其中有多个谐振电路，接在天线端的L1和vc组成谐振电路。它谐振在调谐广播的某个节目载频上，用来选择电台的调频节目。天线接收的信号经谐振电路选频后进到高频放大与混频功能合一晶体管的基极，同时本振信号也送到高频放大与混频晶体管的基极。其中具有高频放大与兼混频功能的晶体管就是该收音机的接收电路。

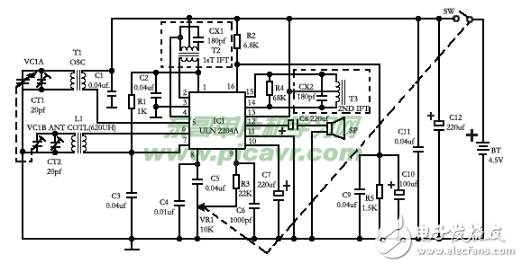

超外差收音机电路图（五）
本机能接收535KHz-1605KHZ中波广播节目；采用高级集成块电路，灵敏度与音质特佳；只用3节5号电池，效能高、耗电少，适合初中以上人士使用天线调谐电路由磁棒天线线圈L1和可变电容器VC1B谐振选择出电台，设电台的频率为F1，而此频率的信号连接到IC1第6及7脚。本地振荡调谐电路由T1线圈、可变电容器VC1A与IC1的5脚连接形成振荡器，产生出F2的频率。（就是本地振荡频率）以上两个频率的信号由IC1的内部混频电路产生出F1+F2及F2-F1的新频率，而F2-F1就是我们所要的中间频率FM（465KHz），中周变压器T2就是特别谐振于这频率的调谐电路，经选择后的中频被连接至IC1内部多级的中频放大器再加以放大。放大后的中频经T3选频然后送至IC1内部的检波电路检波，检波后由IC1第8脚输出。输出的低频信号是很微弱的，经电位器VR1选择后被送至IC1内部的低频放大器放大，使输出的功率足以推动8Ω的扬声器而能得到宏亮清晰的声音。

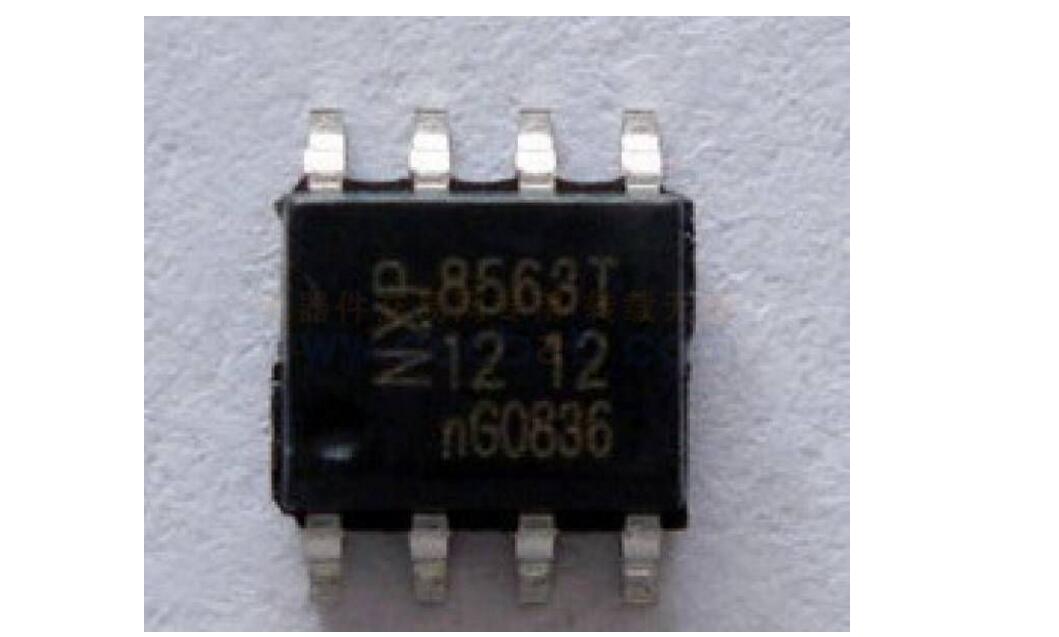

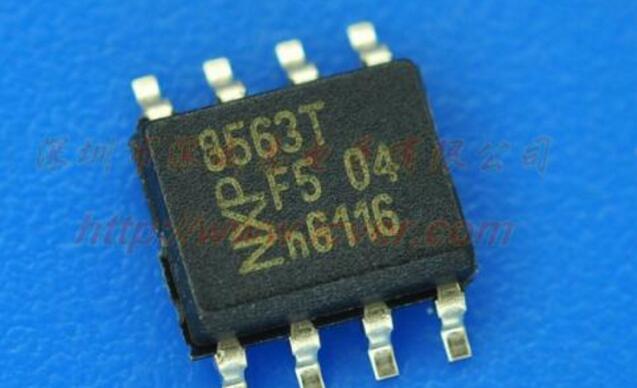

pcf8563简介
PCF8563是PHILIPS公司推出的一款工业级内含I2C总线接口功能的具有极低功耗的多功能时钟/日历芯片。PCF8563的多种报警功能、定时器功能、时钟输出功能以及中断输出功能能完成各种复杂的定时服务，甚至可为单片机提供看门狗功能。是一款性价比极高的时钟芯片，它已被广泛用于电表、水表、气表、电话、传真机、便携式仪器以及电池供电的仪器仪表等产品领域。
pcf8563工作原理
PCF8563有16个8位寄存器：一个可自动增量的地址寄存器，一个内置32.768KHz的振荡器（带有一个内部集成的电容）一个分频器（用于给实时时钟RTC提供源时钟）一个可编程时钟输出，一个定时器，一个报警器，一个掉电检测器和一个400KHzI2C总线接口。
所有16个寄存器设计成可寻址的8位并行寄存器，但不是所有位都有用。前两个寄存器（内存地址00H，01H）用于控制寄存器和状态寄存器，内存地址02H~08H用于时钟计数器（秒~年计数器），地址09H~0CH用于报警寄存器（定义报警条件），地址0DH控制CLKOUT管脚的输出频率，地址0EH和0FH分别用于定时器控制寄存器和定时器寄存器。秒、分钟、小时、日、月、年、分钟报警、小时报警、日报警寄存器，编码格式为BCD，星期和星期报警寄存器不以BCD格式编码。当一个RTC寄存器被读时，所有计数器的内容被锁存，因此，在传送条件下，可以禁止对时钟日历芯片的错读。
pcf8563主要特性
1、宽电压范围1.0~5.5V，复位电压标准值Vlow=0.9V。
2、超低功耗：典型值为0.25uA（VDD=3.0V，Tamb=25℃）。
3、可编程时钟输出频率为：32.768KHz、1024Hz、32Hz、1Hz。
4、四种报警功能和定时器功能。
5、内含复位电路、振荡器电容和掉电检测电路。
6、开漏中断输出。
7、400kHzI2C总线（VDD=1.8~5.5V），其从地址读0A3H;写0A2H。

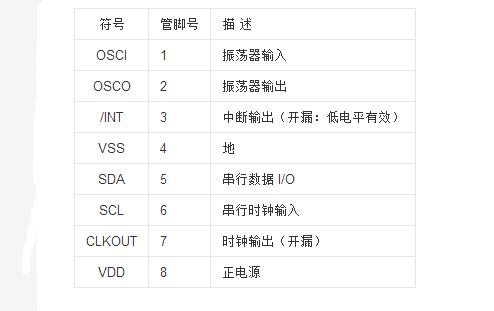

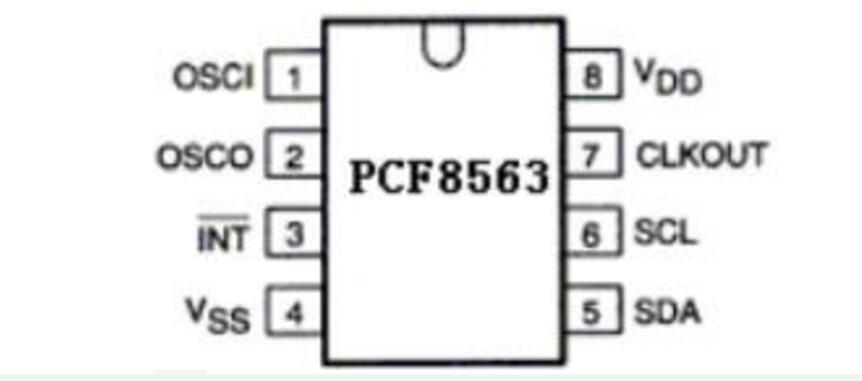

pcf8563管脚及描述
基于PCF8563时钟芯片的万年历制作

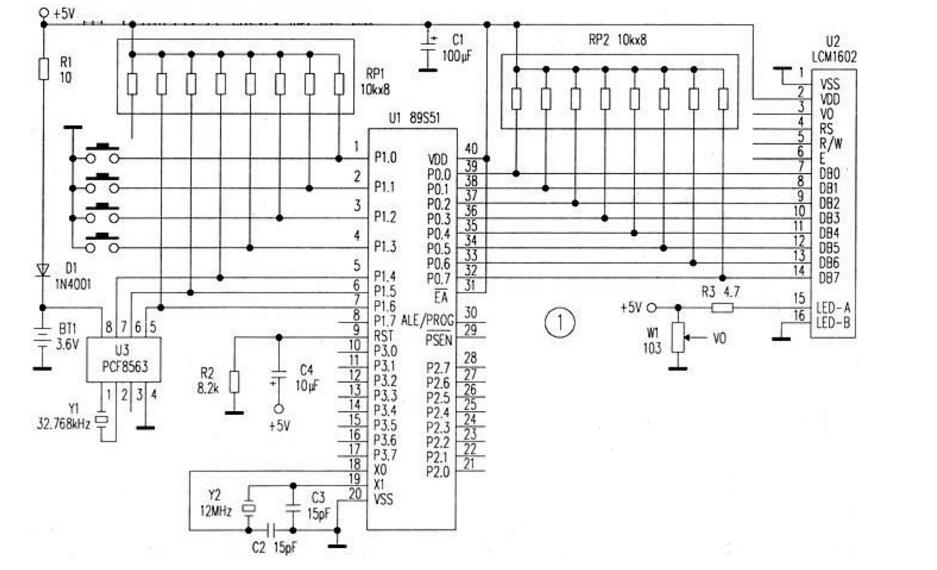

万年历时钟芯片很多，笔者认为，比起DSl302来说，采用飞利浦公司的PCF8563时钟芯片，LCM1602作显示，可以取得较理想的效果。电路图如图1所示。

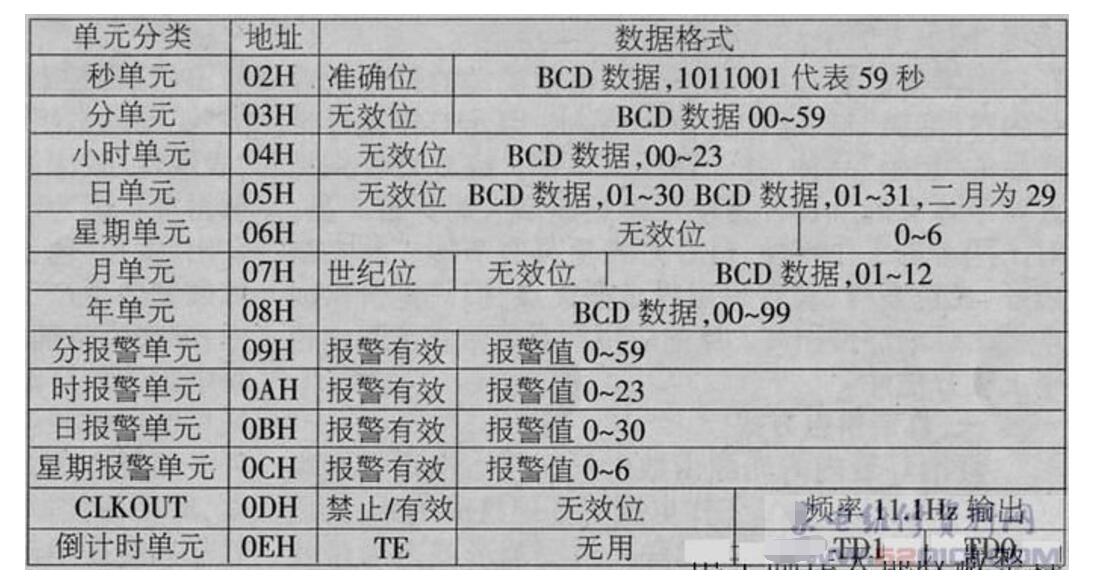

PCF8563是低功耗的CMOS实时时钟／日历芯片，提供1个可编程时钟输出、1个中断输出和掉电检测器，所有的地址和数据通过I2C总线接口串行传递。最大总线速度为400kbit/s，在数据交换时只要按照I2C总线模式进行操作，对时序的要求也不是太高。PCF8563内部寄存器地址与数据格式描述如附表所示。
本电路采用89S51作主控MCU，PCF8563产生时钟信息，LCM1602液晶模块作显示。Y1为32.768kHz晶振，Y2为12MHz晶振，BT1作为后备电源，保持时钟数据万年不丢失；RP1和RP2是9脚l0kΩ排阻；S1~S4用于调整时间。S2用于进入调整模式；并且每按一次改变调整项目；S1用于退出调整状态，S3、S4用于加1减1操作。
LCMl602的驱动程序如下，可移植。
#defineLCM1602_DB0_DB7PO//定义LCM1602的数据总线
sbitLCM1602_RS=P2^6；//定义LCMl602的RS控制线
sbitLCM1602_RW=P2^5；//定义LCM1602的RW控制线
sbitLCM1602_E=P2^4;//定义LCM1602的E控制线
sbitLCM1602_Busy=P0^7；//定义LCM1602的测忙线
unsignedcharcodePCF8563［］={“PCF8563”};
voidLCM1602_Delay（unsignedcharcount）
{
unsignedcharI；
while（--count！=0）
{
for（I=0;I《125；I++）;
}
}
voidLCM1602_TestBusy（void）
{
do
{
LCM1602_DB0_DB7=0xff；
LCM1602_RS=0；
LCM1602_RW=1；
LCM1602_E=0；
LCM1602_Delay（2）;
LCM1602_E=1；
}
while（LCM1602_Busy）；
}
voidLCM1602_WriteCMD（unsignedcharLCM1602_command）
{
LCM1602_DB0_DB7=LCM1602_command；
LCM1602_RS=0；
LCM1602_RW=0；
LCM1602_E=0；
LCM1602_TestBusy（）；
LCM1602_E=1；
}
voidLCM1602_WriteData（unsignedcharLCM1602data）
{
LCM1602_DB0_DB7=LCM1602_data；
LCMl602_RS=1；
LCM1602_RW=0；
LCM1602_E=0；
LCM1602_TestBusy（）；
LCM1602_E=1；
}
voidLCM1602_Int（void）
{
LCM1602_WriteCMD（0x01）；//显示清屏
LCM1602_WriteCMD（0x38）;//显示模式设置：显示2行，每个字符为5x7个像素
LCM1602_WriteCMD（0x06）；//显示光标移动设置：文字不动，光标右移·
LCM1602_WriteCMD（0x0c）；//显示开及光标设置：显示开，光标关，闪烁关
}
voidprint（unsignedchara，unsignedchar*str）
{
LCM1602_WriteCMD（a）；
while（*str！=’\0’）
{
LCM1602_WriteData（*str++）;
}
*str=0；
}
voidprint1（unsignedchara，unsignedchart）（
LCM1602_WriteCMD（a）；
LCM1602_WriteData（t）；
}
