ADC0809 更新时间:2020-06-22 18:50

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

含税实时报价

¥暂无

更多价格 我要采购

最新竞价分析

0

共0家竞价 立刻竞价

概述

ADC0809数据采集组件是具有8位模数转换器,8通道多路复用器和微处理器兼容控制逻辑的单片CMOS器件。8位A / D转换器使用逐次逼近作为转换技术。该转换器具有一个高阻抗斩波稳定比较器,一个带有模拟开关树的256R分压器和一个逐次逼近寄存器。8通道多路复用器可以直接访问8单端模拟信号中的任何一个。

该器件无需外部零位和满量程调节。锁存和解码的多路复用器地址输入以及锁存的TTL三态输出提供了与微处理器的便捷接口。

ADC0808和ADC0809的设计已通过结合几种A / D转换技术的最理想方面进行了优化。ADC0808,ADC0809具有高速,高精度,对温度的依赖性最小,出色的长期精度和可重复性,并且功耗最低。这些功能使该设备非常适合从过程和机器控制到消费和汽车应用的应用。


特性

  • 轻松连接所有微处理器

  • 以比例方式或在5 V DC或模拟跨度调整电压基准下运行

  • 无需调零或满量程

  • 具有地址逻辑的8通道多路复用器

  • 0V至V CC输入范围

  • 输出符合TTL电压电平规范

  • ADC0808等效于MM74C949

  • ADC0809等效于MM74C949-1


参数

分辨率(位)                                                                          8

输入通道数                                                                             8

采样率(最大值)(kSPS)                                                  10

接口                                                                                        平行

建筑                                                                                        SAR

输入类型                                                                                 单端

多通道配置                                                                             多路复用

评分                                                                                        目录

参考模式                                                                                 分机

输入范围(最大)(V)                                                         6

输入范围(最小值)(V)                                                     0

特征

工作温度范围(℃)                                                              -40至85

消耗功率(典型值)(mW)                                                15

模拟电压AVDD(最小值)(V)                                           4.5

模拟电压AVDD(最大值)(V)                                           6

INL(最大)(+/- LSB)                                                       1.25

数字电源(最小值)(V)                                                    4.5

数字电源(最大)(V)                                                        6

引脚图与功能

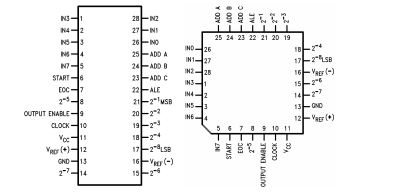

ADC0809引脚图



工作原理

暂无ADC0809的工作原理信息

替代产品

暂无ADC0809的替代产品信息

PDF资料

厂商 PDF简要描述 下载
TI PDF

ADC0809推荐供应商 更多

供应商 数量 厂商 批号 封装 交易说明 仓库

北京港胜拓展科技有限公司

929 NS/国半 询价

北京亚佳昌盛科技有限公司

55 NS/国半 LM4250 DIP-28 全新原装现货 询价

深圳市福田区炜迪微电子商行

6 NS/国半 0518+ DIP 深圳原装现货 询价

深圳市中恒达微科技有限公司

24500 貼片 18+PB XX 进口原装现货价格优势 深圳 询价

深圳市越维尔电子科技有限公司

50 ADI/亚德诺 11+ PLCC 询价
