BAT54S

浏览次数:6271次 更新时间:2021-07-20 10:00

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

概述

BAT54S是肖特基二极管,贴片二极管SOT-23封装。它是一种低功耗、超高速半导体器件,广泛应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流二极管、续流二极管、保护二极管使用,或在微波通信等电路中作整流二极管、小信.号检波二极管使用。

特性

1、正向特性

在电子电路中,将二极管的正极接在高电位端,负极接在低电位端,二极管就会导通,这种连接方式,称为正向偏置。必须说明,当加在二极管两端的正向电压很小时,二极管仍然不能导通,流过二极管的正向电流十分微弱。

只有当正向电压达到某一数值(这一数值称为“门坎电压”,又称“死区电压”,锗管约为0.1V,硅管约为0.5V)以后,二极管才能真正导通。导通后二极管两端的电压基本上保持不变(锗管约为0.3V,硅管约为0.7V),称为二极管的“正向压降”。

2、反向特性

在电子电路中,二极管的正极接在低电位端,负极接在高电位端,此时二极管中几乎没有电流流过,此时二极管处于截止状态,这种连接方式,称为反向偏置。二极管处于反向偏置时,仍然会有微弱的反向电流流过二极管,称为漏电流。

当二极管两端的反向电压增大到某一数值,反向电流会急剧增大,二极管将失去单方向导电特性,这种状态称为二极管的击穿。


参数

  • 引脚数目:3

  • 安装:表面安装

  • 峰值不重复浪涌电流:0.6A

  • 峰值逆向恢复时间:5ns

  • 峰值逆向电流:1μA

  • 峰值逆向重复电压:30V

  • 引脚数目:3

  • 电压-在If时为正向(Vf)(最大):800mV@100mA

  • 电流-在Vr时反向漏电:2μA@25V

  • 电流-平均整流(Io)(每个二极管):200mA

  • 最大工作温度:125°C

  • 最大连续正向电流:0.2A:

  • 最小工作温度:-40°C

  • 正向峰值电压:0.8V

  • 类型:肖特基二极管

  • 配置:双;串行

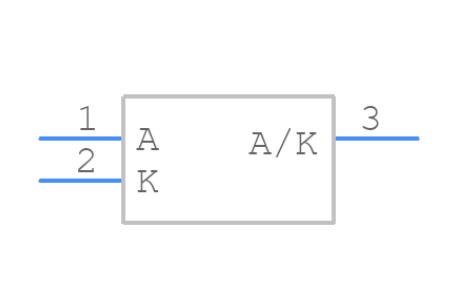

引脚图与功能


工作原理

暂无BAT54S的工作原理信息

替代产品

暂无BAT54S的替代产品信息

PDF资料

厂商 PDF简要描述 下载
VISHAY 工作温度范围:-65°C to +150°C PDF
STMICROELECTRONICS PDF
