CD4051

浏览次数:3849次 更新时间:2020-11-29 06:34

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

更多

CD4051最新采购批发价格

型号 品牌 参考价格
TI/德州仪器
¥0.577

CD4051中文资料规格参数

CD4051概述

  CD4051/CC4051是单8通道数字控制模拟电子开关,有三个二进控制输入端A、B、C和INH输入,具有低导通阻抗和很低的截止漏电流。幅值为4.5~20V的数字信号可控制峰值至20V的模拟信号。例如,若VDD=+5V,VSS=0,VEE=-13.5V,则0~5V的数字信号可控制-13.5~4.5V的模拟信号。这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗,与控制信号的逻辑状态无关。当INH输入端=“1”时,所有的通道截止。三位二进制信号选通8通道中的一通道,可连接该输入端至输出。
电源电压范围:5V to 15V
工作温度范围:-55°C to +125°C
针脚数:16
SVHC(高度关注物质):Cobalt dichloride (18-Jun-2010)
封装类型:SOIC
工作温度最低:-55°C
工作温度最高:125°C
SVHC(高度关注物质)(附加):Bis (2-ethyl(hexyl)phthalate) (DEHP) (18-Jun-2010)
器件标号:4051
电源电压 最大:15V
电源电压 最小:3V
芯片标号:4051
表面安装器件:表面安装
逻辑功能号:4051
封装类型:SOIC
开态电阻, Rds(on):80ohm
电源电压:15V
输入数:8
输出数:8
逻辑类型:Multiplexer / Demultiplexer
逻辑芯片功能:双4-通道模拟多路复用/分解器
逻辑芯片基本号:4051
逻辑芯片系列:4000 CMOS
门电路数:1

CD4051参数

产品型号

CD4051

品牌商

德州仪器

电源电压范围

3V~15V

输入电压范围

0V~VDD

工作温度范围

M类 55℃~125℃;E类 -40℃~85℃

极限值

电源电压:-0.5V~18V

输入电压:-0.5V~VDD+0.5V

输入电流:±10mA

储存温度:-65℃~150℃

电参数

CD4051电参数

CD4051电参数

特性

  • 广泛的数字和模拟信号电平:数字3 - 15V,模拟至15Vp-p。

  • 低“ON”电阻:在整个15Vp-p信号输入范围内为80Ω(典型值),VDD为VEE = 15V。

  • 高“OFF”电阻:VDD时的通道泄漏为±10 pA(典型值) - VEE = 10V。

  • 数字寻址信号的逻辑电平转换为3 - 15V(VDD - VSS = 3 - 15V),用于将模拟信号切换为15 Vp-p(VDD - VEE = 15V)。

  • 匹配开关特性:对于VDD,RON =5Ω(典型值) - VEE = 15V。

  • 在所有数字控制输入和电源条件下,静态功耗极低:VDD为1μW(典型值) - VSS = VDD - VEE = 10V。

  • 片上二进制地址解码。

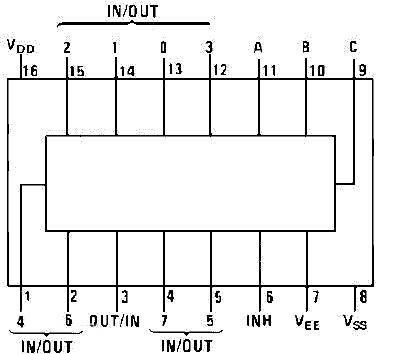

CD4051引脚图


CD4051引脚功能表

CD4051数据手册

厂商 PDF简要描述 下载
TI
CD4051是单端8通道多路开关,它有3个通道选择输入端C、B、A 和一个禁止输入端INH。C、B、A 用来选择通道号,INH 用来控制CD4051是否有效。INH=“1”,即INH=Vp时,所有通道均断开,禁止模拟量输入;当INH=“O”,即INH=Vss 时,通道接通,允许模拟量输入。输入数字信号的范围是Vop~-Vss(3-15V).输入模拟信号的范围是LYm(-15~15V)。所以,用户可以根据自己的输入信号范围和数字控制信号的逻辑电平来选择VP、VSS、VeE 的电压值。例如,如果Vob=5V,Vss=0V,Y=-5v,此时数字信号为0~5V,模拟信号的范围为-5V~+5V。 [1]
