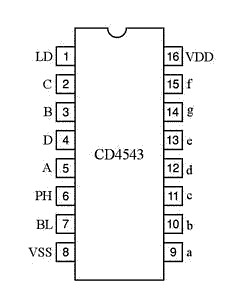

芯片CD4543是一只具有锁存功能的7 段字形译码器，具有4 位二进制锁存。它的内部没有锁存单片，目的是防止在计数过程中显示器的数字发生翻动现象。它采用16 脚扁平封装，有4 个输入端A、B、C、D，7 个笔段输出端a~g，数据被传输至输出端；个锁存控制端LD，当LD=1时，LD=0时，数据被锁存。一个消隐功能端BI，当BI=1时，显示消隐; BI=0时，正常显示。一个共阳、共阴控制端ph，当ph=1时，可驱动共阳极LED数码管；当ph=0时，可以驱动共阴极LED 数码管，即可以驱动共阴数码管，又可驱动共阳数码管。CD4543是BCD-锁存/七段译码/驱动器有灯测试功能。

●显示所有非法输入组合的消隐；

●锁存代码存储；

●能够在整个额定温度范围内驱动两个低功率TTL负载，两个HTL负载或一个低功率肖特基负载；

●针对CD4056B的引脚替换(引脚7连接到VSS)；

●直接LED驱动能力；

●在20 V下100%测试静态电流。
