FT232RL

浏览次数:8667次 更新时间:2021-07-27 16:39

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

概述

FT232R是最新型的设备,可附加至FTDI的一系列USB UART接口的集成电路设备。FT232R是一个USB至串行UART接口,配有可选时钟发生器输出,以及新型FTDIChip-ID?安全软件狗。此外,可选异步和同步bit-bang接口模式。使用FT232R的USB至串行设计,通过完全集成外部EEPROM,时钟电路和USB电阻至设备上,将此设计进一步简化。FT232RL为接口转换芯片,可以实现USB到串行UART接口的转换,也可转换到同步、异步Bit-Bang接口模式。

特性

  • 单芯片USB至异步串行数据传输接口

  • 片上完整USB协议,不需要USB特殊固件编程

  • UART接口支持7或8个数据位,1或2个停止位和奇/偶/标记/空间/无奇偶校验

  • 完全硬件支持,或X开/X关软件握手

  • 内置支持事件字符和断线状况.

  • 新USB FTDIChip-ID功能

  • 新型可配置CBUS输入/输出引脚

  • 自动发送缓冲器控制,用于RS485应用程序.

  • 发送和接收LED驱动信号

  • 新型48MHz,24MHz,12MHz,和6MHz时钟输出信号选项,用于驱动外部MCU或FPGA

参数

FT232RL,采用SSOP封装方式。

工作温度范围:-40°C to +85°C

针脚数:28

封装类型:SSOP

工作温度最低:-40°C

工作温度最高:85°C

器件标号:232

电源电压 最大:5.25V

电源电压 最小:3.3V

芯片标号:232

表面安装器件:表面安装

逻辑功能号:232

带宽:48MHz

波特率:300 baud to 3 Megabaud (RS422 / RS485 and at TTL levels) and 300 baud to 1 Megabaud (RS232).

桥接类型:USB - UAR

电源电压 直流 最大:5.25V

电源电压 直流 最小:3.3V

工作温度范围:-40°C to +85°C

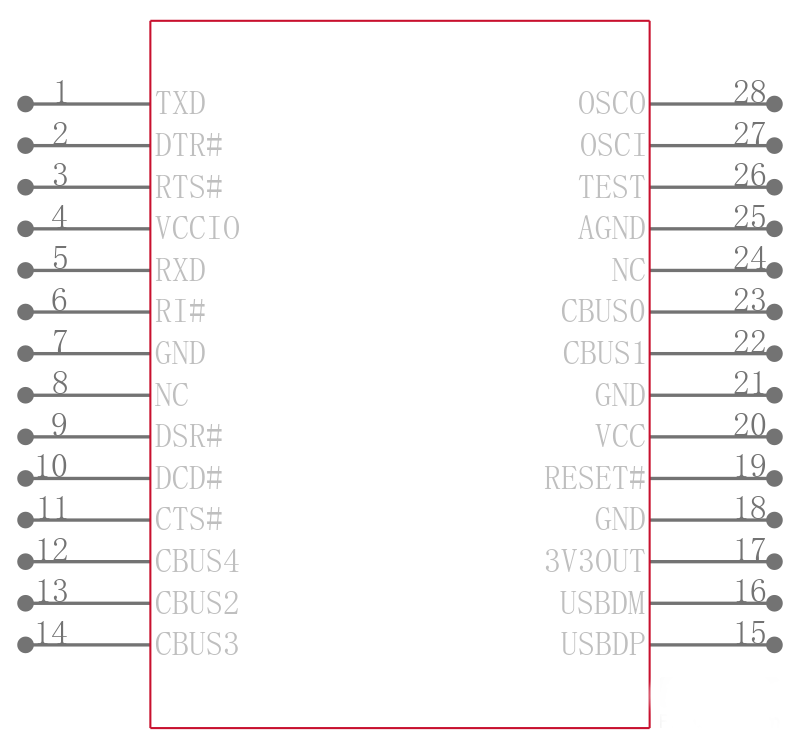

引脚图与功能


工作原理

暂无FT232RL的工作原理信息

替代产品

暂无FT232RL的替代产品信息

PDF资料

暂无FT232RL的PDF资料信息
