NB100LVEP221MNRG是一款低偏差2:1:20差分时钟驱动器，设计时考虑到时钟分布，可将两个时钟源连接到输入多路复用器。两个时钟输入是微分ECL/PECL；CLK1/CLK1也可以接收HSTL信号电平。LVPECL输入信号可以是差分配置或单个?结束（如果使用VBB输出）。优化的设计、布局和处理使设备内部和设备之间的偏斜最小化。为了确保最紧密的偏斜，即使只使用一个输出，差分输出的两端也应以相同的方式终止为50W。如果输出对未使用，则两个输出都可以保持打开（未端接），而不会影响歪斜。与大多数其他ECL设备一样，NB100LVEP221MNRG可以在LVPECL模式下从正VCC电源操作。这允许LVEP221用于+3.3 V或+2.5 V系统中的高性能时钟分配。在PECL环境中，通常使用串联或戴维南线路终端，因为它们不需要额外的电源。有关PECL终端的更多信息，设计者应参考应用注释AND8020/D。VBB引脚是一个内部生成的电压源，仅适用于此设备。对于单个?结束LVPECL输入条件，未使用的差分输入连接到VBB作为开关参考电压。VBB还可以重新偏置AC耦合的输入。使用时，通过0.01mF电容器将VBB和VCC去耦，并将电流源或下沉限制在0.5mA。不使用时，VBB应保持打开状态。仅有一个的?结束CLK输入操作限于VCC≥ LVPECL模式或VEE时为3.0 V≤ ?NECL模式下为3.0 V。

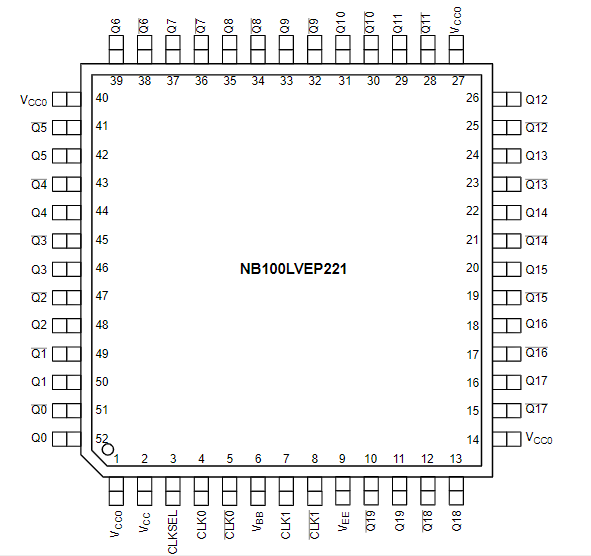

类别：集成电路 (IC)
家庭：时钟/计时 - 时钟缓冲器，驱动器
系列：100LVEP
类型：扇出缓冲器 (分配), 多路复用器
输入：ECL, HSTL, LVPECL
输出：ECL, PECL
频率 - 最大：1GHz
电路数：1
比率 - 输入:输出：2:20
差分 - 输入:输出：是/是
电源电压：2.375 V ~ 3.8 V
工作温度：-40℃ ~ 85℃
安装类型：表面贴装
封装/外壳：52-VFQFN
包装：带卷 (TR)
供应商设备封装：52-QFN

• 15 ps典型输出?到?输出倾斜

• 40 ps典型设备?到?设备倾斜

• 抖动小于2 ps RMS?最大频率>1.0 GHz典型值

• 热增强型52?领导LQFP和QFN

• VBB输出

• 540 ps典型传播延迟

• LVPECL和HSTL模式工作范围：VCC=2.375 V至3.8 V，VEE=0 V

• NECL模式工作范围：VCC=0 V，VEE=?2.375 V至?3.8伏

• 输入打开或VEE时，Q输出将默认为低

• 引脚与Motorola MC100EP221兼容

• 这些设备为Pb?免费且符合RoHS
