STM32F405RGT6中文资料规格参数

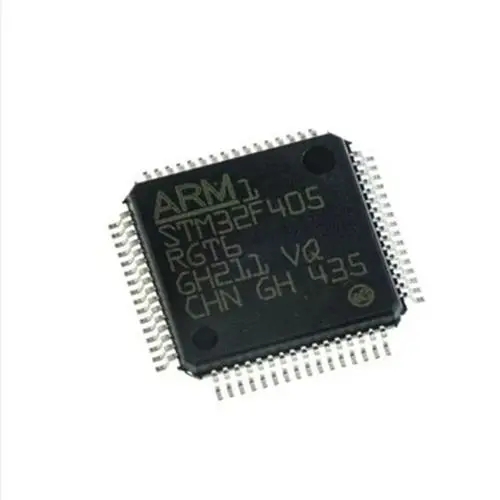

STM32F405RGT6概述
STM32F405RGT6微控制器基于高性能ARM Cortex-M4 32-bit RISC内核,运行频率高达168 Mhz。它融合了高速内嵌存储器(闪存高达1 Mbyte,SRAM高达192 Kbytes),备用SRAM高达4 Kbytes,宽范围的强化输入输出以及外部连接至两个APB总线,三个AHB总线和一个32-bit多AHB总线矩阵。所有设备提供三个12位模数转换器,两个数模转换器,一个低功率实时时钟,12个通用16位计时器,包括两个PWM计时器用于电机控制,两个通用32位计时器,一个真随机数字发生器(RNG)。设备还具有标准和高级的通讯接口。
STM32F405RGT6参数
| 系列名称 | STM32F | 计时器 | 12 x 16位，2 x 32位 |
| 封装类型 | LQFP | USART 通道数量 | 4 |
| 安装类型 | 表面贴装 | I2C通道数目 | 3 |
| 引脚数目 | 64 | 尺寸 | 10 x 10 x 1.45mm |
| 装置核芯 | ARM Cortex M4 | UART通道数目 | 2 |
| 数据总线宽度 | 32Bit | 计时器分辨率 | 16 bit, 32 bit |
| 程序存储器大小 | 1.024 MB | 高度 | 1.45mm |
| 最大频率 | 168MHz | 宽度 | 10mm |
| 内存大小 | 192 kB | 模数转换器分辨率 | 12Bit |
| USB通道 | 2 | 最低工作温度 | -40 °C |
| PWM单元数目 | 2 | PWM分辨率 | 16Bit |
| 模数转换器通道 | 16 | 指令集结构 | DSP |
| SPI通道数目 | 3 | CAN通道数目 | 2 |
| 典型工作电源电压 | 3.6 V | 模数转换器 | 3（16 x 12 位） |
| 程序存储器类型 | 闪存 | 长度 | 10mm |
| 脉冲宽度调制 | 2（16 位） | 最高工作温度 | +85 °C |
| 计时器数目 | 2, 12 | 模数转换器单元数目 | 3 |
特性
灵活的静态内存控制器,支持紧凑型闪存,SRAM,PSRAM,NOR和NAND存储器
高达140输入/输出端口,带中断能力.
串行线路调试(SWD)和JTAG接口
高达15个通讯接口
8至14位并行照相机接口,运行高达54 Mbytes/s
真随机数字发生器
CRC计算单元
实时时钟,次秒精度和硬件日历
16数据流DMA控制器,先进先出和突发支持
低功率

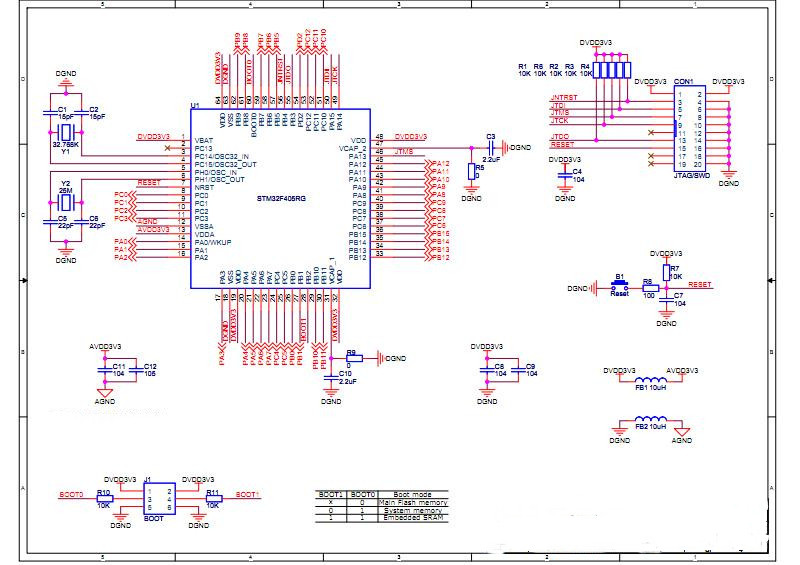

STM32F405RGT6引脚图
STM32F405RGT6数据手册
| 厂商 |
PDF简要描述 |
下载 |
STMICROELECTRONICS |
|
PDF
|
| 供应商 |
数量 |
厂商 |
批号 |
封装 |
交易说明 |
仓库 |
|
|
|
50 |
ST/意法 |
2019 |
LQFP64 |
全新进口原装假一赔十可开增值税发票 |
深圳 |
|
|
|
1000 |
NEW AND ORIGINAL |
21+ |
|
|
|
|
|
|
6880 |
ST/意法 |
20+ |
LQFP64 |
全新原装现货 |
深圳 |
|
|
|
5 |
ST/意法 |
14+ |
QFP-64 |
|
|
|
|
|
1 |
ST/意法 |
126 |
QFP64 |
全新自有库存测好包上机保修90天 |
汕头 |
|
