TP4054是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得TP4054成为便携式应用的理想选择。TP4054可以适合USB电源和适配器电源工作。

由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4054将自动终止充电循环。

当输入电压（交流适配器或USB电源）被拿掉时，TP4054自动进入一个低电流状态，将电池漏电流降至2uA以下。也可将TP4054置于停机模式，以而将供电电流降至45uA。TP4054的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

• 入电源电压（VCC）： -0.3V～10V

• PROG：-0.3V～VCC+0.3V

• BAT：-0.3V～7V

• ：-0.3V～10V

• BAT短路持续时间：连续

• BAT引脚电流：800mA

• PROG引脚电流：800uA

• 最大结温：145°C

• 工作环境温度范围：-40°C～85°C

• 贮存温度范围：-65°C～125°C

• 引脚温度（焊接时间10 秒）：260°C

• 高达800mA 的可编程充电电流

• 无需MOSFET、检测电阻器或隔离二极管

• 用于单节锂离子电池、采用SOT23-5封装的完整线性充电器

• 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能

• 直接从USB 端口给单节锂离子电池充电

• 精度达到±1%的 4.2V 预设充电电压

• 用于电池电量检测的充电电流监控器输出

• 自动再充电

• 充电状态输出引脚

• C/10充电终止

• 待机模式下的供电电流为45uA

• 2.9V涓流充电器件版本

• 软启动限制了浪涌电流

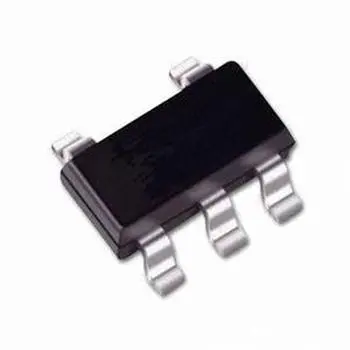

• 采用5 引脚SOT-23 封装。
