ULN2003是一个单片高电压、高电流的达林顿晶体管阵列集成电路。它是由7对NPN达林顿管组成的，它的高电压输出特性和阴极箝位二极管可以转换感应负载，单个达林顿对的集电极电流是500mA，达林顿管并联可以承受更大的电流，此电路主要应用于继电器驱动器，字锤驱动器，灯驱动器，显示驱动器（LED气体放电），线路驱动器和逻辑缓冲器。

ULN2003的每对达林顿管都有一个2.7kΩ串联电阻，可以直接和TTL或5V CMOS装置。

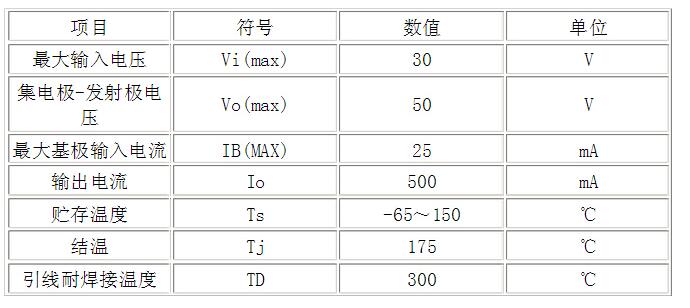

*500mA额定集电极电流（单个输出）

*高电压输出：50V

*输入和各种逻辑类型兼容

*继电器驱动器

• 引脚1：CPU脉冲输入端，端口对应一个信号输出端

• 引脚2：CPU脉冲输入端

• 引脚3：CPU脉冲输入端

• 引脚4：CPU脉冲输入端

• 引脚5：CPU脉冲输入端

• 引脚6：CPU脉冲输入端

• 引脚7：CPU脉冲输入端

• 引脚8：接地

• 引脚9：该脚是内部7个续流二极管负极的公共端，各二极管的正极分别接各达林顿管的集电极用于感性负载时，该脚接负载电源正极，实现续流作用如果该脚接地，实际上就是达林顿管的集电极对地接通

• 引脚10：脉冲信号输出端，对应7脚信号输入端

• 引脚11：脉冲信号输出端，对应6脚信号输入端

• 引脚12：脉冲信号输出端，对应5脚信号输入端

• 引脚13：脉冲信号输出端，对应4脚信号输入端

• 引脚14：脉冲信号输出端，对应3脚信号输入端

• 引脚15：脉冲信号输出端，对应2脚信号输入端

• 引脚16：脉冲信号输出端，对应1脚信号输入端
