ULN2003A 更新时间:2019-09-30 15:49

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

关键词: ULx200xA器件是高压,大电流的达林顿晶体管阵列。每对均由七个NPN达林顿对组成,这些对具有高压输出,带

含税实时报价

¥0.940

更多价格 我要采购

最新竞价分析

0.6

共3家竞价 立刻竞价

概述

ULx200xA器件是高压,大电流的达林顿晶体管阵列。每对均由七个NPN达林顿对组成,这些对具有高压输出,带有用于切换电感性负载的共阴极钳位二极管。


单个达林顿对的集电极电流额定值为500 mA。达林顿对可以并联以提供更高的电流能力。应用包括继电器驱动器,锤驱动器,灯驱动器,显示驱动器(LED和气体放电),线路驱动器和逻辑缓冲器。对于ULx2003A器件的100-V(可互换)版本,请参见SN75468和SN75469器件的SLRS023数据表。


ULN2002A器件专门设计用于14V至25V PMOS器件。该设备的每个输入都有一个串联的齐纳二极管和电阻,以将输入电流控制在安全范围内。ULx2003A器件的每个达林顿对都有一个2.7 k-串联基极电阻,可直接与TTL或5V CMOS器件一起工作。


ULx2004A器件具有一个10.5kΩ串联基极电阻,以允许直接从使用6 V至15 V供电电压的CMOS器件进行操作。ULx2004A器件的所需输入电流低于ULx2003A器件的输入电流,且小于ULN2002A设备要求的数量。

特性

500mA额定集电极电流(单路输出)

高压输出:50 V

输出钳位二极管

输入兼容各种类型的逻辑

继电器驱动器应用

参数

  1. 模块配置:7 NPN

  2. 电压, Vceo:50V

  3. 集电极直流电流:500mA

  4. 直流电流增益 hFE:1000

  5. 工作温度范围:-20°C to +85°C

  6. 封装类型:PDIP

  7. 针脚数:16

  8. 封装类型:DIP

  9. 晶体管数:7

  10. 表面安装器件:通孔安装

  11. 器件标号:2003

  12. 工作温度最低:-20°C

  13. 工作温度最高:85°C

  14. 最大连续电流, Ic:500mA

  15. 芯片标号:2003

  16. 输入电压 最大:30V

  17. 输入类型:5V TTL CMOS

  18. 输出电压 最大:50V

  19. 输出电流 最大:0.6A

  20. 通道数:7

  21. 逻辑功能号:2003

引脚图与功能

ULN2003A引脚图

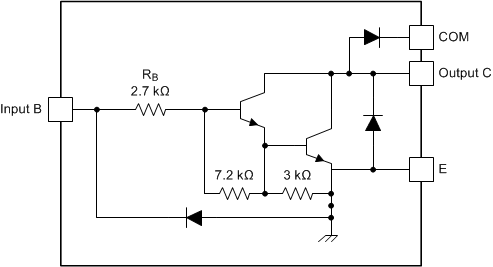

工作原理


替代产品

PDF资料

厂商 PDF简要描述 下载
TI PDF
STMICROELECTRONICS PDF
