怎么用4个二极管做一个整流电路，首先我们要分辨一下二极管的正负极。

整流二极管

从上图可以看出，整流二极管的一端有白色的银边，这端为负极。它的特性是正向导通反向截止，所以可以用万用表的二极管档直接判断好坏。

二极管的图形符号

（a）这个是二极管的内部结构示意图，包含一个PN结有正负极，（b）图是它的电路符号，注意区分正负极。怎么利用4个二极管做一个整流电路呢？

桥式整流电路

这个是桥式整流电路的电路图，我们看一下这四个二极管是怎么连接的？根据图形符号连接实物图应该是这样的。

实物连接

连接技巧：4个二极管分两组，两个两个串一起，即一个二极管正极接另一个二极管负极，然后把二组串好的二极管并联，也就是正接正负接负。接点：两个正极是输出的负极端，两个负极是输出的正极端，剩余两个接点是输入的交流端。

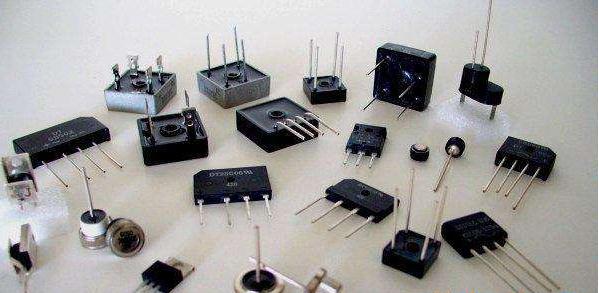

整流桥堆

还有一些整流桥堆，其实是封装的4个二极管，它的连接方式都是相同的。

内部连接图

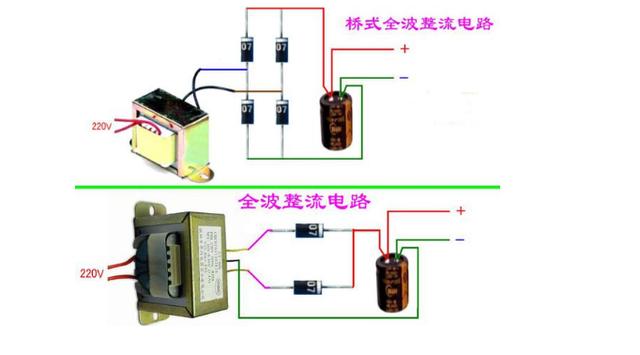

经典案例

全波整流电路：双电源相同电压全波整流只需2个二极管，单电源桥式全波整流需要4个二极管。上图是最常见的实物连接方法，降压整流滤波。
