一、引言

设备工艺流程为：初滤（3分钟，可设定）—过滤（6—12小时，可设定）—水冲（3分钟）—气冲（5分钟，可设定）—气水冲（8分钟，可设定）—水冲（4分钟，可设定）—转回初滤

自动状态下，如果停电后再来电，系统首先将所有阀门关闭，再按系统流程循环运行。

二、系统构成

污水处理电气控制系统采用集中控制方式，采用毅天可编程控制器，系统运行稳定可靠。电控系统分为主电控制柜和HMI人机操作、操作按钮、电磁阀、线槽及电线电缆等。设备的操作在操作手柄上的触摸屏进行，触摸屏上有设备的中文操作界面，起动运行、参数的设定、当前运行状态、故障信息等信息。

人机界面采用西门子公司的K-TP170micro，可编程控制器使用为毅天系类PLC， （ETMX-MSDH32DC-T+ ETEM-DH16+ETEM-AH6-V）

人机界面操作台上安装有三色指示灯，当指示灯亮起时含义分别为：

红色－－－－－－－－－－-设备有故障

黄色－－－－－－－－－－-设备处于原点位置

绿色－－－－－－－－－－-设备处于运行状态

当有故障时，操作台上的蜂鸣器会出现间断报警。

当出现紧急事故时，可以按操作手柄上的“系统紧急停止”按钮。

三、程序控制部分

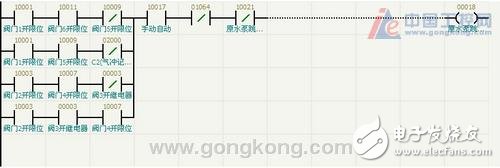

开启水泵

开絮凝泵

开启风机

开启搅拌机

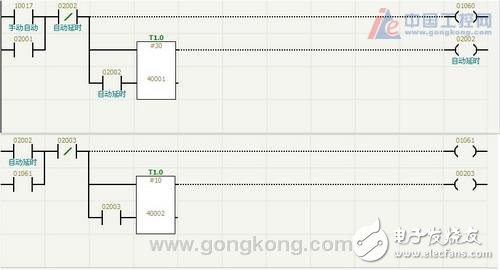

启动自动

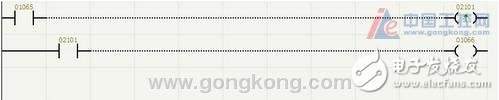

过滤时间到或系统压力超过上限

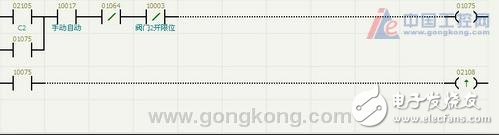

反冲信号

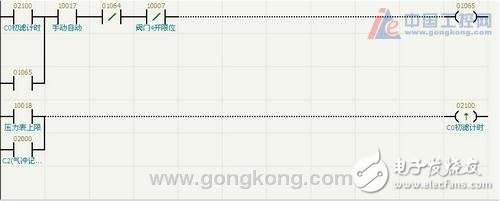

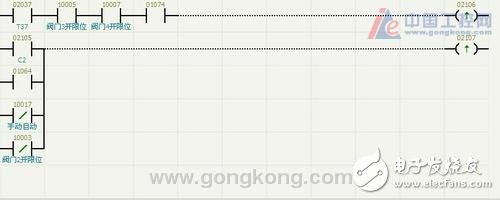

启动初滤条件

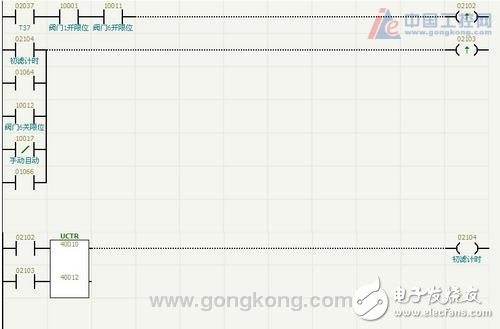

初滤时间

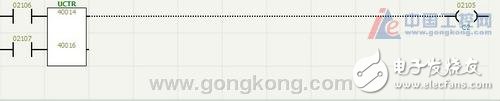

过滤时间

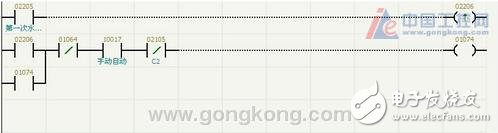

气冲时间

四、总结

毅天PLC，其 PLC的优异性能和稳定性，在频繁运动控制中良好的性能，提供了更好的性价比，为用户大大地节约了成本。
