LV8907是一款通过AEC-Q100认证的高性能、无传感器三相BLDC马达控制器，集成了用于驱动外部N-MOSFET的栅极驱动器。片上双极电荷泵为各种低RDS(ON)型外部N-MOSFET提供了所需的栅极电压。该器件提供了丰富的系统保护与诊断功能，例如过流、过压、短路、欠压、过温等。它支持开环和闭环速度控制，具有用户可配置启动、速度设置和比例/积分（PI）控制系数，使其适于各种马达和负载组合。借助于为外部电路供电的内置式线性稳压器、看门狗定时器和LIN（本地互联网络）收发器，LV8907提供了一种超小型的系统解决方案。除了RAM系统存储器以外，LV8907还可以将系统参数存储到嵌入式一次性可编程（OTP）非易失性存储器之中。SPI接口可用于设置参数，监测系统状态。LV8907能够忍受高达175℃的工作结温，具有电气LIN兼容控制信号（PWM和使能），是独立BLDC马达控制系统的理想解决方案。

LV8907的主要特性

通过了AEC-Q100认证，符合PPAP的要求

工作结温高达175℃

工作电压范围为5.5V~20V，公差范围为4.5V~40V

专有的嵌入式无传感器梯形和伪正弦换向

支持开环和闭环速度控制

用于驱动6个N-MOSFET的集成式栅极驱动器

用于实现连续100%占空比操作的双级电荷泵

采用外部微控制器的5V/3.3V稳压器、LIN收发器和看门狗定时器应用

可配置速度设置和PI控制系数

各种系统保护特性包括：

利用可配置死区时间实现击穿保护

漏-源短路检测

逐周期电流限制和过流关断

过压和欠压关断

过温报警和关断

输入PWM故障检测

LV8907典型应用

汽车泵（燃料泵、油泵和水泵）

风扇（HVAC、散热器、电池冷却、LED头灯冷却）

白家电和工业BLDC马达控制

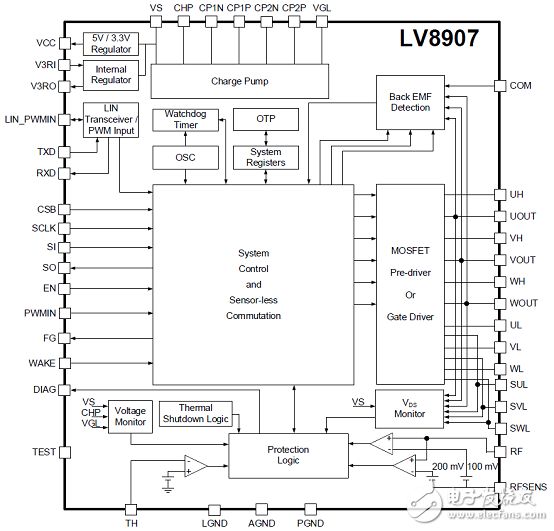

图1  LV8907框图

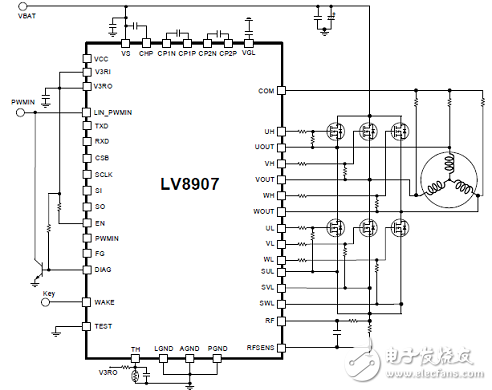

图2  LV8907单独使用配置图

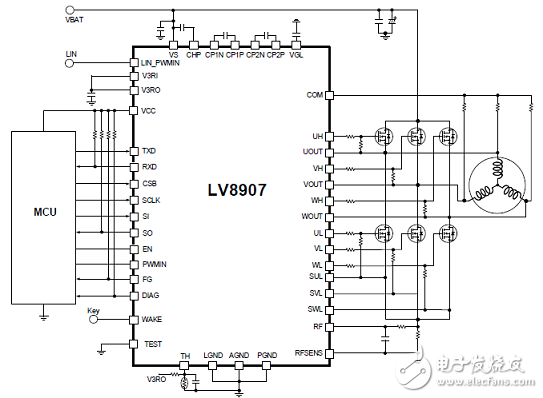

图3  LV8907基于LIN的控制配置图

LV8907UW评估板LV8907UWGEVK

LV8907UWGEVK评估套件v1.0旨在为采用LV8907UW的三相无传感器BLDC马达控制应用提供简便易用而又快速的开发平台。LV8907UW是一种独立解决方案，无需微控制器即可操作。套件包含1个Atmel微控制器，能够通过USB与基于PC的图形用户接口（GUI）通信，支持某些外设功能，例如电流和电压测量与外部温度监测，从而简化了系统开发。该套件包含：

LV8907UW评估板（EVB）

USB电缆Type A-mini B

图形用户接口

评估板LV8907UWGEVK的主要特性

马达操作：7V~20V（40V瞬态电压）

最大电流：30A

最大连续功率：400W

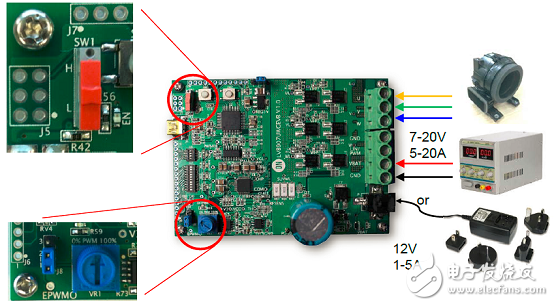

图4  评估板LV8907UWGEVK外形图

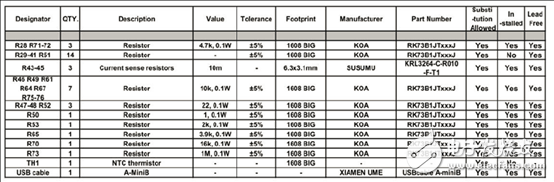

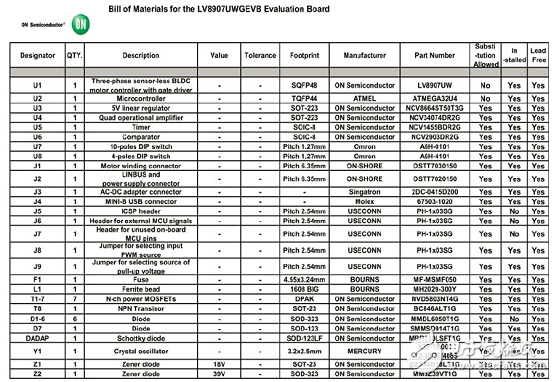

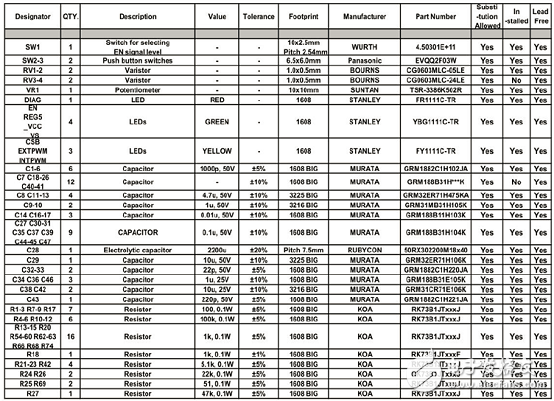

表1  评估板LV8907UWGEVK材料清单
