本例介绍无线遥控开关，具有动作可靠、简单实用等特点，能在6m范围遥控6路家庭用电设备。

　　该无线遥控开关电路由无线发射电路和无线接收控制电路组成。

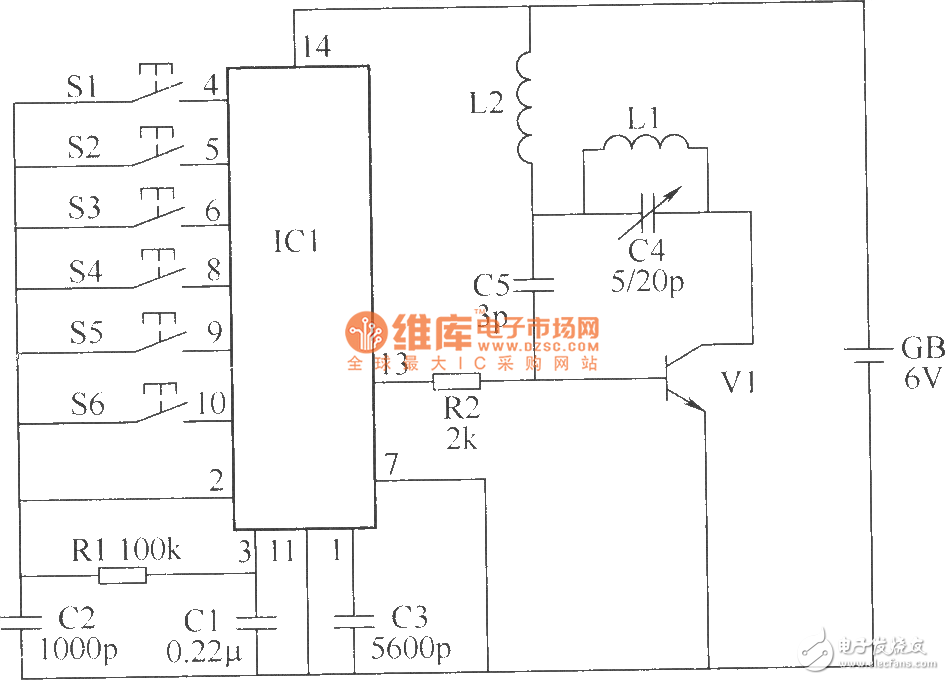

　　无线发射电路由编码集成电路IC1、控制按钮S1～S6、晶体管V1、电阻器R1、R2、电感器L1、L2、电容器C1～C5和电池GB组成，如图所示。

　　无线发射电路

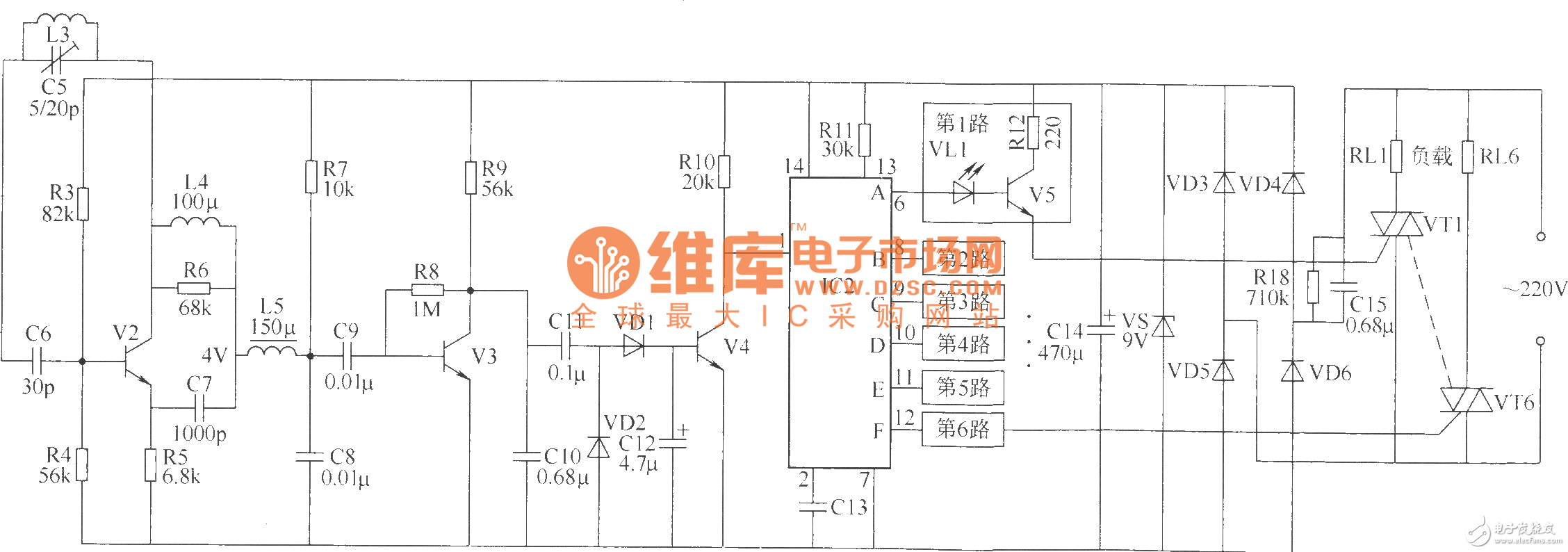

　　无线接收控制电路由超再生检波电路、放大电路、触发电路、解码电路、控制执行电路和电源电路组成，如图所示。

　　元器件选择

　　R1～Rl8选用1／4W碳膜电阻器或金属膜电阻器。

　　C1、C8～C11和C13均选用独石电容器；C2、C3、C6和C7均选用高频瓷介电容器；C4和C5均选用瓷介微调电容器；C12和C14均选用耐压值为16V的铝电解电容器。

　　VD1和VD2均选用1N4148型硅开关二极管；VD3～VD6均选用1N4007型硅整流二极管。

　　VS选用1W、9V的硅稳压二极管。

　　VL1～VL6均选用φ3mm的高亮度发光二极管。

　　V1和V2选用S9018或3DG9018型硅NPN型高频晶体管；V3和V4选用S9014或3DG9014型硅NPN晶体管；V5～V10均选用S9013型硅NPN晶体管。

　　VT1～VT6均选用TLC336A（3A、600V）型双向晶闸管。

　　IC1选用LC219型编码集成电路；IC2选用LC220A型解码集成电路。

　　L1和L3用φ1mm的漆包线制成环形或矩形天线（也可直接制作在印制线路板上）；L2用φ0.51mm的漆包线在φ3mm的圆柱体上绕25匝后脱胎而成；L4和L5均选用TDK色码电感器。
