随着科学技术与电子业技术的不断发展更迭，有机发光二极管如何简易并且有效的实现显示均匀、大面积发光、高亮度高分辨率发光、以及延长有机发光二极管寿命等当前亟需解决的问题，是我们未来要面对的技术挑战。今天小编给大家带来几个平日里做有源、无源oled显示驱动设计的例子，以供大家作为电子设计参考。

一、驱动控制SSD1303实现96x64点阵PM-OLED

本例子使用Solomon公司的OLED显示驱动电路SSD1303，结合AT89C51单片机实现驱动OLED显示屏的方法。SSD1303是一款集控制器、行驱动器和列驱动器于一体的专用于OLED显示控制驱动电路。

实验中OLED结构阳极材料，采用ITO（铟锡氧化物），阴极则使用Mg与其他稳定金属合金的办法Mg:Ag做阴极，以提高器件量子效率和稳定性，并可以在有机膜上形成稳定坚固的金属薄膜。

PM-OLED使用普通的矩阵交叉屏， OLED位于交叉排列的阳极和阴极中间，通过对阳极和阴极组合的选通，可以控制每一个OLED的点亮。

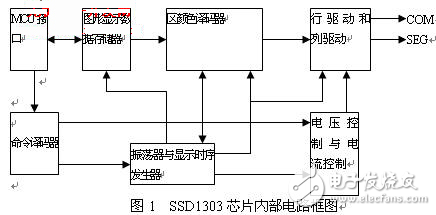

SSD1303芯片内部电路框图如下图1所示：

SSD1303芯片主要由MCU接口、命令译码器、振荡器、显示时序发生器、电压控制与电流控制、区颜色译码器、和图形显示数据存储器（GDDRAM）、行驱动和列驱动组成。这种IC的专用OLED驱动方案使OLED显示性能最佳，降低了功耗。该器件采用TCP/TAB封装。具有驱动最大132&TImes;64点阵的图形显示、提供的逻辑电源为2.4～3.5V、供给OLED屏的电源为7.0～16V、列输出的最大电流为 320μA、行输入的最大电流为45mA、低电流睡眠模式小于5μA、256级对比度控制，可编程帧频、具有几个MCU接口，如68/80并行总线和串行的周边接口、132&TImes;65bit显示缓冲器、可以垂直滚动、支持部分显示、工作温度：-40 oC～ 85 oC。

整个系统由单片机、控制驱动电路SSD1303和OLED显示屏三部分组成.SSD1303与单片机接口的引脚有：DO～D7为与单片机接口的数据总线，R/W（RW#）为读写选择信号，D/C为数据/命令选择信号，CS#为片选信号，低电平有效，E（RD#）为使能信号，RES#为复位信号。单片机采用ATMEL 公司生产的低功耗、高性能的AT89C51， AT89C51与SSD1303和显示屏的硬件接线如图2所示，P1.0、P1.1、P1.2、P1.3、P1.4分别与SSD1303的 R/W（RW#）、D/C、CS#、E（RD#）、RES#相连，P0口与SSD1303的数据总线相连。其它引脚的连线VCC接12V，VDD接 2.7V，VSS接地等。下面通过程序来控制这些引脚，从而使OLED显示需要的汉字或图形。主程序软件流程图如图3所示。

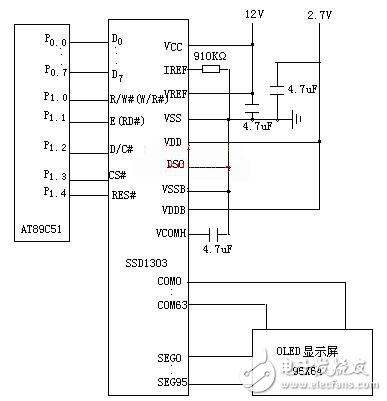

图2 单片机AT89C51与SSD1303和显示屏的硬件接线

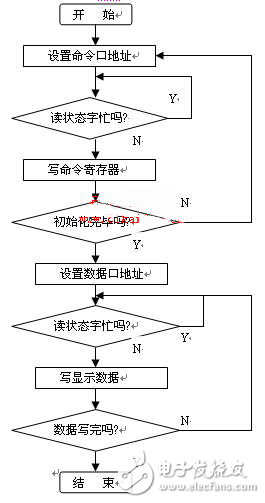

图3 主程序软件流程图
