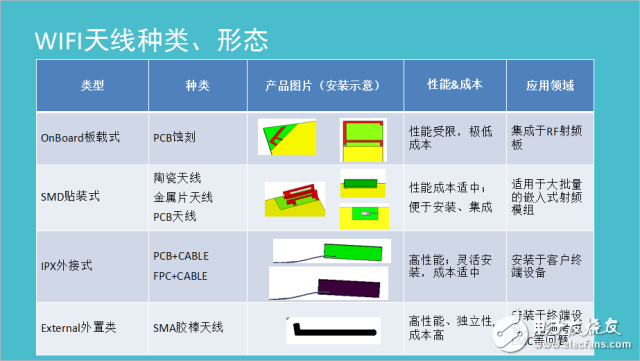

随着市场竞争的加剧，硬件设备正以集成化的方向发展。天线也由外置进化内置再进化到嵌入式，我们先来介绍这类应用的天线种类：

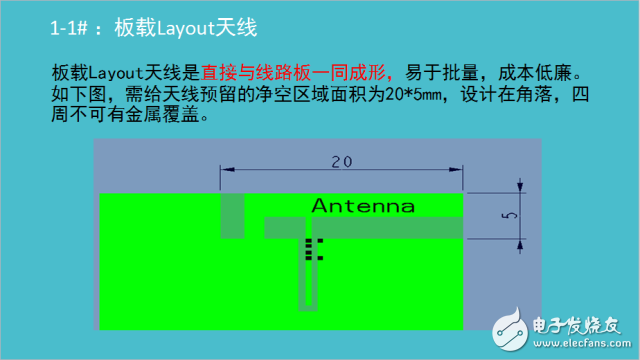

　　⑴ On Board板载式：采用PCB蚀刻一体成型，性能受限，极低成本，应用于蓝牙、WIFI模组集成；

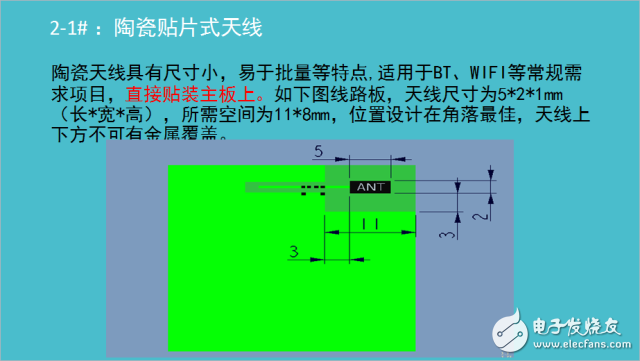

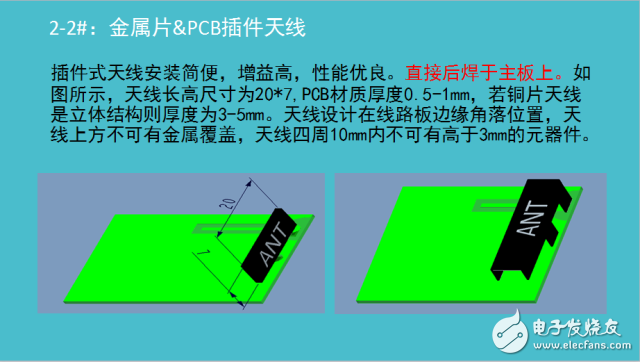

　　⑵ SMT贴装式：材质有陶瓷、金属片、PCB，性能成本适中，适用于大批量的嵌入式射频模组；

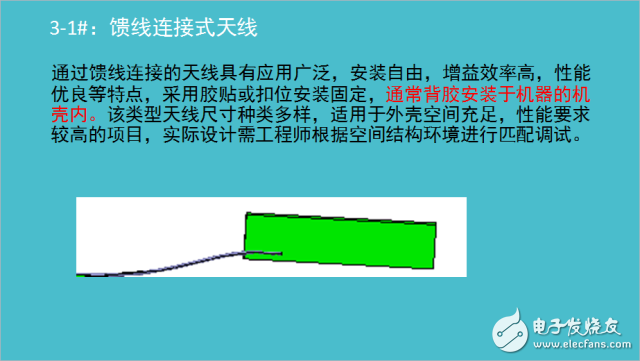

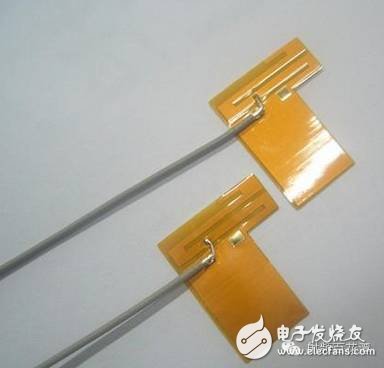

　　⑶ IPX外接式：使用PCB或FPC+Cable的组合，性能优秀，成本适中，广泛应用于OTT、终端设备；

　　⑷ External外置类：塑胶棒状天线，高性能，独立性，成本高，应用于终端设备，无须考虑EMC等问题；

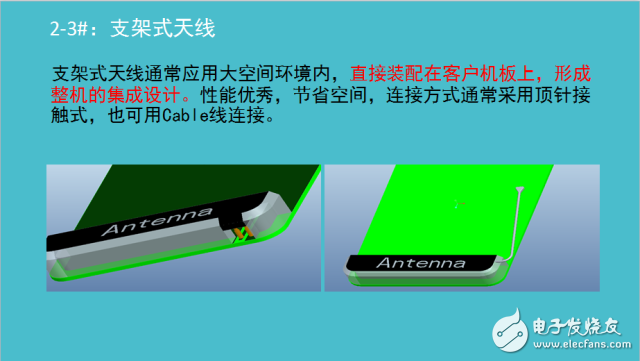

　　外置天线大家都很熟知了，我们直接看看三类内置天线需要的空间：

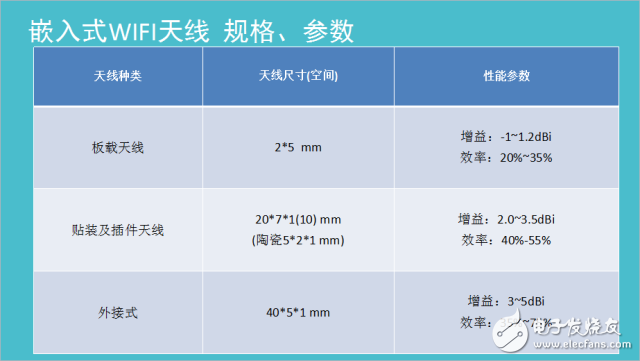

　　再来总结一下空间要求和性能指标：

　　以上就是WIFI2.4G的天线设计参考啦！

　　天线最终的目的是要将射频信号辐射到自由空间，这时天线的设计就显得非常重要，但是天线设计很大程度上依赖于所安装平台的特性，另外天线对周围环境很敏感，这些原因导致很多情况下，天线对每个平台都是独一无二的设计。由于客户对天线设计所考虑的因素不太清楚，这里给出一些我们对便携设备天线设计的一些建议，便于客户更好的设计自己的电路和PCB，增加项目成功的机会。但是每个项目都有各自的特点，所以还有一些问题需要具体问题具体分析。
