433mhz无线收发芯片XC4366介绍：

　　XC4366是一个ASK/OOK(开关键控)的单晶片射频接收集成电路设备。它是一个真正的“从天线接收到数据输出”的单片电路。所有的射频和中频的调谐都在集成电路里完成，这样可以无须手动调整并且降低成本。实现了一个高度可靠且低成本的解决方案。XC4366是一个采用16引脚封装且功能齐全的芯片，XC4366A/B/C/DL采用了8引脚封装，功能稍有减少。



　　

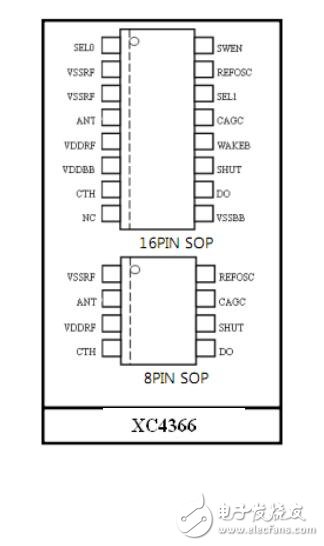

433mhz无线收发芯片XC4366原理图



　　XC4366提供了两种附加的功能，(1)一个关闭引脚，在任务周期操作时可以用来关闭设备; (2)一个唤醒输出引脚，当接收到射频信号时，它可以提供一个输出标记。这些特点使得XC4366可以用在低功耗的应用上，比如RKE和远程控制。

　　XC4366上提供了所有的中频滤波和数据解调滤波器，所以，不需要外部的滤波器了。四个解调滤波器的带宽可以由用户从外部控制。

　　XC4366提供了两种工作模式：固定模式(FIX)和扫描模式(SWP)。在固定模式中，XC4366用作传统的超外差接收器。在扫描模式下，XC4366在一个较宽的射频范围内进行扫描。固定模式提供了更有选择性和针对性的工作模式，并且使得XC4366可以与低成本，精确度较低的发射器一起使用。

　　XC4366产品特征：

　　·300MHz到440MHz的频率范围

　　·工作电压：2.2V-3.6V

　　·接受灵敏度高：-108dBm

　　·数据传输速率达10kbps(固定模式)

　　·低功耗：

　　  (1)315MHz下，最大工作电流2.5mA;433MHZ下，最大工作电流3.5mA

　　  (2)关闭时的电流为0.9uA

　　  (3)扫描操作时(10：1任务周期操作) 电流为300uA

　　·唤醒输出标记用来启动解码器和微处理器

　　·天线处的射频辐射非常低

　　·集成度高，外部器件需求少

　　XC4366应用领域：

　　·汽车远程无钥匙进入(RKE)

　　·远程控制

　　·远程风扇和电灯控制

　　·车库门和门禁控制
