摘要

　　TPA2028D1 是 TI 针对便携设备推出的具有 AGC/DRC 功能的低功耗 D 类放大器。由于性能突出，在业界得到了广泛的应用。而其本身可以通过 I2C 进行配置，从而使得设计者能够根据不同的应用，优化芯片设置，获得更好的效果。

　　本文讨论了怎样优化 TPA2028D1 设置，使其能够更好的快速响应智能手机等设备中的突发音，例如键盘音，提示音等信号。

　　1.介绍

　　TPA2028D1 是 TI 针对移动设备推出的高效率 D 类放大器。所集成的 DRC 和 AGC 功能能够根据输入信号的大小自动调整放大器的增益，以达到防止功放削波失真的目的，并且有效的提升输出平均功率，从而改善音乐的回放效果。

　　TPA2028D1 具有灵活的可配置性。设计者能够通过 I2C 访问其寄存器，对放大器使能，增益，响应速度等多个参数进行配置，使其能够针对不同的应用场景进行优化。

　　由于 DRC 和 AGC 会根据信号大小调节增益，针对连续的音乐信号需要设置一定的 Attack TIme 和Release TIme 来保证优良的回放效果。但是对于突发音信号维持时间过短，并且由于省电的需要，需要在播放前使能 TPA2028D1，并在播放结束后将其关闭。因此一些设计中，在播放例如键盘音或拍照音的时候存在声音过小，或声音渐变等现象。

　　本文通过对此现象的成因进行分析，讨论了如何通过优化芯片参数的设置，解决类似问题的方法。

　　2。TPA2028的两种关闭/使能方式

　　TPA2028可以通过硬件和软件两种方式进行关闭和使能。

　　l 通过芯片 EN管脚，硬件的使能关闭方式；

　　l 通过芯片寄存器 0x01 bit6 EN和 bit5 SWS，软件的使能关闭方式

　　2.1

　　2.2

　　2.1 硬件关闭/使能

　　关闭：

　　l EN管脚置低，芯片进入关闭状态，所有寄存器被清除

　　使能：

　　l EN管脚置高，芯片进入使能状态，所有寄存器进入初始状态，如 Table 1。由于在初始状态寄存器 0x01 EN=1 SWS=0 ，功放部分使能，可以直接进行播放；

　　Table 1. TPA2028D1寄存器初始值

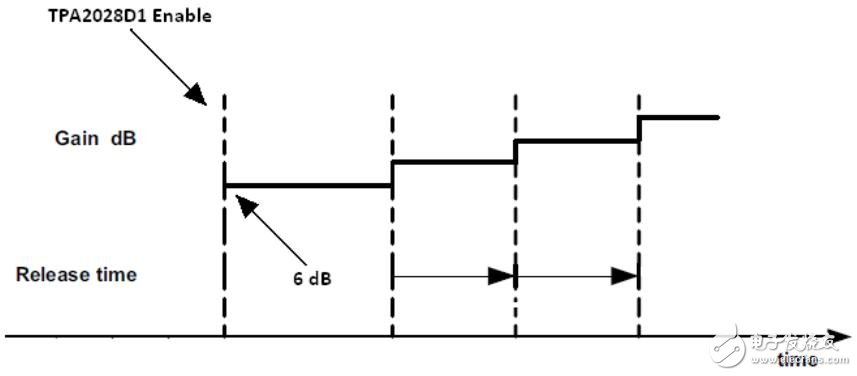

　　TPA2028D1的设计为，芯片使能后放大器初始增益由 Fixed Gain决定。而 TPA2028D1 Fixed Gain寄存器 Reg5/bit5:0 初始值为 00110，即 6dB，因此在此状态下放大器的增益初始值固定为 6dB。由于Max Gain寄存器 Reg7/bit7:4初始值为 30dB，因此此时播放的信号以 Release time寄存器 Reg3/bit5:0的初始值 1.81秒/6dB的速度，从 6dB慢慢向 30dB增加。如 Figure 1所示。因此会造成明显的淡入效果，对于存在时间过于短暂的信号，则造成过小的现象。

　　Figure 1. 硬件使能 TPA2028D1增益递增

　　2.2软件关闭/使能

　　关闭：

　　l EN=0 （Reg1/bit6）或者 SWS=1 （Reg1/bit5）

　　使能：

　　l EN=1 （Reg1/bit6）或者 SWS=0 （Reg1/bit5）

　　EN 和 SWS 不会清除寄存器的设定状态，所有寄存器值维持原先的设置，因此 TPA2028D1 在软件使能之后可以按照设定的 Fixed Gain和 Max Gain以及 Release Time进行变化。如 Figure 2所示。因此只需要设置合适的 Fixed Gain， Max Gain 和 Release Time，就可以控制这种变化，从而消除 AGC和DRC带来的淡入淡出问题。

　　Figure 2. 硬件使能 TPA2028D1增益递增

　　值得注意的是，由于芯片内部状态的建立需要时间，因此会产生一定的输出延迟。TPA2028 的延迟在 6ms 左右，由于这个时间相对 Ramp up 的时间相对短暂，而且处理器播放突发音时普遍存在一定的延迟，所以在一般的设计中输出延迟可以忽略。但如果在实际的应用中有处理器播放未加延迟的情况，则可以通过在处理器播放突发音文件前加入 6ms延迟来解决。

　　Figure 3. 输出延迟
