红外发光二极管垂直于漏斗壁发送红外光， 红外接收三极管依据接收到的红外光信号的强弱产生脉冲信号， 通过定时采样计算出液体点滴速度。 基本原理为： 当滴斗处无液滴落下时， 红外光在滴斗表面发生全反射， 光敏三极管导通， 比较器输出低电平; 当滴斗处有液滴落下时， 红外光在穿过点滴时有散射现象发生， 光敏三极管只能接收到微弱的光信号， 光敏三极管截止， 比较器输出高电平。 电路输出脉冲信号（或者经555触发器整形后）输入到单片机I N T 1 口， 单片机对脉冲信号计数， 从而确定点滴下落速度。 具体电路如图所示。

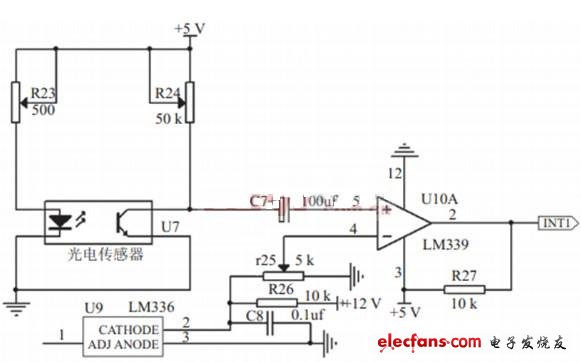

图 反射检测点滴速度电路图
