引言

　　感应通信是将待传输的数据通过低频载波调制、信号放大、功率放大后，在发射线圈产生一定的交变电流，利用交变的电流产生交变的磁场，交变的磁场产生的电场，从而在接收线圈中产生感应电动势，经滤波、解调、解码等信号处理环节后，就可在接收端准确接收发送的信息。本文研究与设计的低频感应通信系统是一个无线的数字通信系统，结合DPSK 数字通信原理，提出基于DSP 技术的软件无线电低频感应通信系统的设计方法，并利用MATLAB 软件对该DPSK 通信系统进行仿真设计。

　　1 低频感应通信的基本原理及工作特性

　　1.1 感应通信的基本原理

　　感应通信是利用发射线圈中的交变电流，产生变化磁场使在接收线圈中感应出电动势，再经过一系列的信号处理过程得到发射信号，从而实现了通信的目的。当类似巷道的场合中存在着金属导体(称为感应线)，附近的发射机发射无线电信号时，发射机天线上可以产生感应电流。该电流在感应线周围产生信号场强，沿途的无线接收机天线可因感应而接收信号，经放大和处理，获得发射机发出的信息，完成通信过程，这就是感应通信的基本原理。

　　1.2 感应通信的工作特性

　　严格的感应通信理论是建立在麦克斯韦方程组的基础上。麦克斯韦方程组是在对宏观电磁现象的实验规律进行分析总结的基础上，经过扩充和推广而得到的。它揭示了电场与磁场之间、以及电磁场与电荷、电流之间的相互关系，是一切宏观电磁现象所遵循的普遍规律。

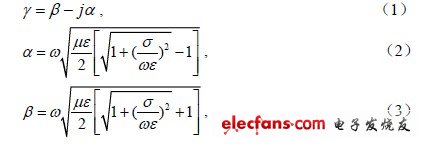

　　设电磁波在无源，无界的线性、均匀、各向同性的导电媒质中的传播常数为：

　　α 是说明每单位距离电磁波衰减的常数，称为衰减常数; β 表示每单位距离电磁波落后的相位，称为相位常数。

　　其中，ε 为媒质介电常数，σ 为媒质电导率，μ 为媒质磁导率，ω 为工作角频率。

　　根据电磁场理论可知，良导体中，随着频率的增加衰减常数α 增大，电磁波的衰减增大。在感应通信中，工作频率越低，传输损耗越小，耦合损耗越大;工作频率越高，传输损耗越大、耦合损耗越小。实践证明有利于感应通信的工作频率为50～500 kHz。

　　2 2DPSK 低频感应通信系统的组成与实现

　　2.1 DPSK 通信系统组成原理

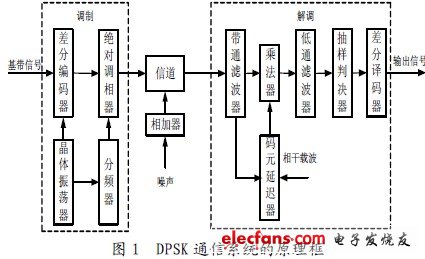

　　在数字通信系统中，数据调制的主要方式有移幅键控(ASK)、移频键控(FSK)、移相键控(PSK)等三种方式，其中差分编码移相键控(DPSK)因其抗噪性能和频带利用率均优于ASK 和FSK，在实际的数据传输系统得到了广泛的应用。DPSK 通信系统的原理框图如图1 所示，主要包括调制、信道和解调三个部分。

　　调制器采用数字调制方式，由晶体振荡器、分频器、差分编码器和绝对调相组成。晶体振荡器产生方波信号，经分频电路分别产生调制器和解调器所需的载波信号和时钟信号。差分移相是利用前后相邻码元的相对载波相位变化来传递数字信息，对输入端的数字信号进行差分编码，然后再对差分编码输出进行绝对调相，得到2DPSK 信号。

　　信道是通信系统的基本环节之一，信道的传输质量影响着信号的接收和解调。这种影响表现在两个方面：一是产生噪声，二是减弱信号的强度和改变信号的形状。鉴于此，本设计中DPSK 信号在信道的传输过程中叠加了噪声。

　　2DPSK 信号的解调有两种方法。一种是极性比较法，也就是相干解调法。它提取相干载波，然后通过码反变换器将相对码变换成绝对码。本设计采用另一种方法相干载波法，也叫相位比较法或差分解调法，这种方法不需要恢复本地载波，只需将2DPSK 信号延时一个码元间隔，然后与2DPSK信号本身相乘，经低通滤波器处理之后，可直接抽样判决恢复出原始数字信息。该方法可借助DSP 技术中的FFT 来处理，实现简单，且抗噪声干扰性能较好。解调由带通滤波器、乘法器、低通滤波器、抽样判决器、差分解码器组成。在无噪声情况下，解调恢复出的信号与调制器输入的信号是完全相同的。
