三通道接收的低功耗 ASK 接收机PAN3501BS替代AS3933

来源:动能世纪 作者:HQYXT 浏览:626

标签: 晶体振荡器 振荡器 体振荡器 RT RTC

摘要: PAN3501 是一款最多三个通道接收的低功耗 ASK 接收机,可用于检测 15kHz-150kHz 之间的 LF 载波频率的数据信号并触发唤醒信号。支持检测可编程的 16 位或 32 位曼彻斯特唤醒模式。

PAN3501 是一款最多三个通道接收的低功耗 ASK 接收机,可用于检测 15kHz-150kHz 之间的 LF 载波频率的数据信号并触发唤醒信号。支持检测可编程的 16 位或 32 位曼彻斯特唤醒模式。 PAN3501 具有 RSSI 检测功能,可以检测出每个通道的信号大小。PAN3501 具有内部时钟发生器,可来自晶体振荡器或内部 RC 振荡器。用户可根据应用场景选择外部时钟发生器代替。 PAN3501 可根据不同的应用场景对接收灵敏度进行调节,在保证接收灵敏度的情况下实现更长距离的通信。同时,自动调谐特性能确保芯片与期望的载波频率完美匹配,极大简化了天线调谐器。 PAN3501 可根据不同应用场景,通过切换曼彻斯特识别模式来达到方向定位和位置识别。



主要特性:

三通道低功耗 ASK 接收机

载波频率范围:15kHz-150kHz

接收唤醒灵敏度:80uVRMS

低功耗模式下侦听状态最低功耗:2.2uA

1/2/3 通道独立运行

32 位可编程的曼彻斯特唤醒模式

支持三种唤醒模式:

-  频率检测

-  模式识别

-  位置识别

可编程的灵敏度调节范围

误触发计数器

支持 RTC 唤醒定时

工作电压:2.4v 3.6vTA=25℃)

工作温度:-40~85

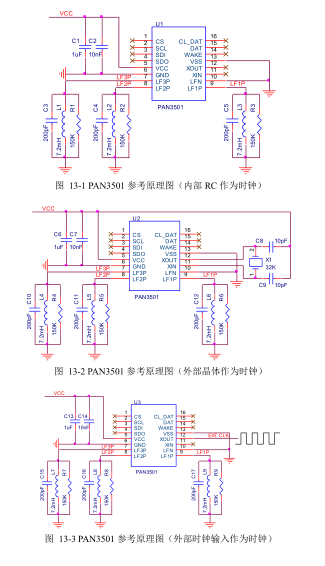

(参考原理图)

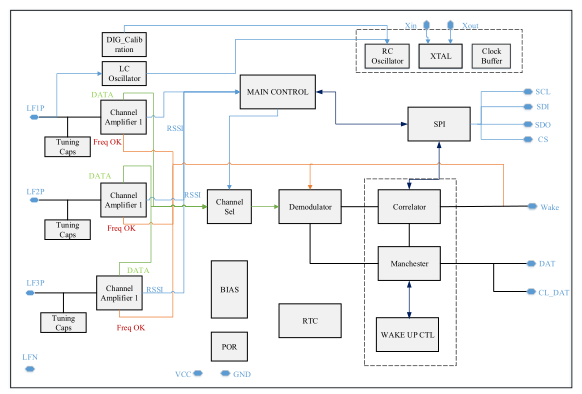

(结构框图)

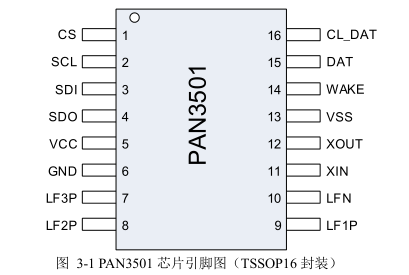

( 引脚定义)



主要应用:

校园门禁卡

PKE无钥匙门禁系统
