CBM2901是芯佰微（Corebai）推出的一款四通道比较器，其输出可与其他集电极开漏输出相连，构成“线与（wired-AND）"的逻辑关系。其工作电压范围为2V至30V，每通道功耗为0.8mA（典型值），CBM2901包含了4个独立的电压比较器，使用同一个宽电压范围的单电源供电。对于以低失调电压、高电源电压、低电源电流和节省空间为主要技术指标的便携式消费产品电路设计来说，该器件是最具成本效益的解决方案。CBM2901采用绿色SOIC-14封装，工作环境温度范围为-40℃至+125℃。

CBM2901应用

        CBM2901通常用于将单个信号与参考信号或两个信号相互比较。 许多用户利用漏极开路输出将比较逻辑输出驱动到逻辑电压电平，从而送至MCU或逻辑设备。宽电源范围和高电压能力使该芯片适合将电平移至更高或更低的电压，实现电平转换。图1是CBM2901比较器的典型应用图：

图1

CBM2901在声控灯中的应用：
   声控灯能自主的监测周边环境的声音，无须人为直接控制和操作，声音的拾取通过驻极体话筒方式实现采集，通过三极管将声波信号放大后输出模拟电压信号给到电压比较器部分，通过电压比较器比较后导出电平信号到MOS管作为开关信号；如图2所示，为提高信号输出的强度，需要低功耗、低偏置电流的电压比较器，推荐Corebai新推出的产品CBM2901。

图2声控灯原理框图

CBM2901典型特征

l 宽电源电压范围：+2V至+30V
l 输入失调电压：2mV（最大值）
l 共模输入电压范围包括GND
l 低输出饱和电压
l 开漏输出，可实现最大的灵活性
l 工作温度高至+125℃
l 低电源电流：典型值0.8mA（每通道）@VS=5V
l 输出与TTL、MOS 和 CMOS 兼容
l 封装类型：SOIC-14（SOP-14）

CBM2901核心特点

l 宽电源电压范围：适合绝大部分高压产品应用，且无需更改外围供电
l 低静态电流：极大地减少产品的静态功耗，节能
l 低输入失调电压：控制在2mV以内，保证产品有更好的稳定性和精度

CBM2901产品应用领域


l 测试和测量
l 迟滞比较器
l 无线基础设施
l 工厂自动化与控制
l 工业设备
l 无线电动工具
l 扫地机器人

CBM2901典型电气特性图

CBM2901几种主要参数特性图如下：
(VCC=1.5V, TA=+25℃, (每个比较器))

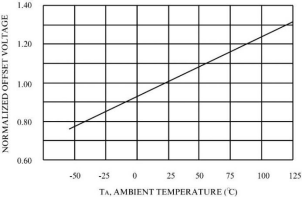

图1. 常规输入失调电压图

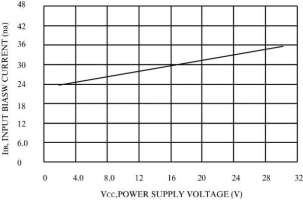

2. 输入偏置电流

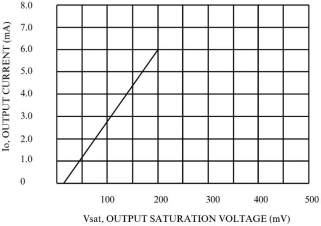

图3. 输出灌电流与饱和电压关系
