变容二极管是可变电抗器的简化形式，具有较低的噪声，功率损耗较小，体积小，重量轻，易于携带等特点，被使用于自动频率控制、扫描振荡、调频和调谐等用途。下面带大家详细的了解一下变容二极管。

变容二极管的定义

变容二极管是指反向偏置pn结的电压可变电容，是一种利用PN结电容（势垒电容）与其反向偏置电压Vr的依赖关系及原理制成的二极管。变容二极管也称为可变二极管，调谐二极管，可变电抗二极管或可变电容二极管。

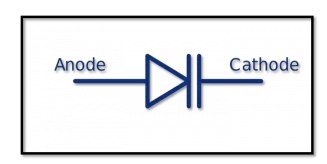

变容二极管的符号

变容二极管的工作原理

此时结电容受激发电压和结的设计参数的影响。 具有恒定反向偏置的结可以用作电容。 通常，可变二极管被设计为利用结电容的电压可变特性。 例如，变容二极管可能在无线电接收器的调谐阶段被遗留下来，以补充大型可变板 电容器. 可以减少所得电路的测量，并提高其可靠性。 变容二极管的所有用途包括谐波产生、微波频率放大和 要积极。 过滤应用。 在突变的 PN 结中，电容随反向偏压而变化 Vr的平方根。

在渐变结中，电容可以规律地写为 Cj∝ Vr-n   对于条件Vr >> V0 。

在线性分类的结中，指数n始终为三分之一。 因此，变容二极管是通过“外延生长方法”或“离子注入技术”制备的。 可设计外延层以获得指数n比二分之一更重要的结。

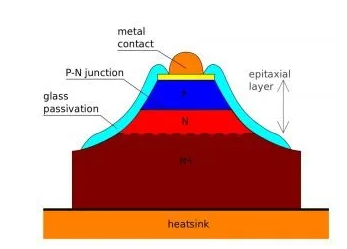

变容二极管的结构

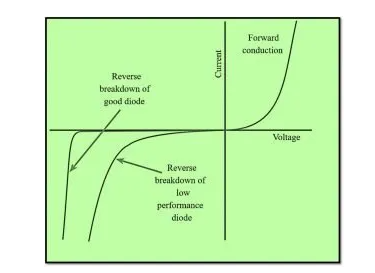

变容二极管的IV特性

变容二极管的应用

可变电阻器中使用了变容二极管，该器件通常为LC电路。

变容二极管可用作频率调制器。

变容二极管用作射频移相器。

变容二极管用于微波接收器。
