LDO即low dropout regulator，是一种微功耗的低压差线性稳压器。它通常具有极低的自有噪声和较高的电源抑制比PSRR(Power Supply Rejection Ratio)。低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。它需要的外接元件也很少，通常只需要一两个旁路电容。

LDO的结构

LDO内部基本都是由4大部件构成，分别是分压取样电路、基准电压、误差放大电路和晶体管调整电路。

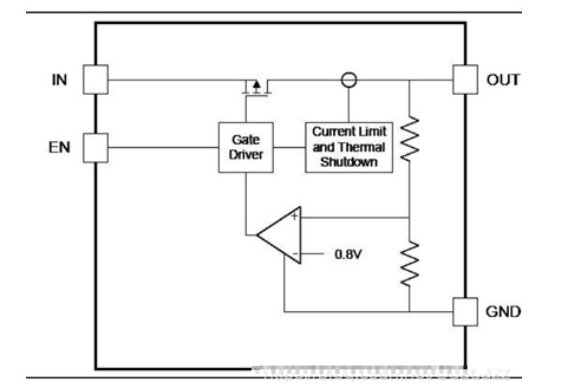

LDO工作框图

分压取样电路---通过电阻R1和R2对输出电压进行采集，

误差放大电路---将采集的电压输入到比较器反向输入端，与正向输入端的基准电压进行比较，再将比较结果进行放大，

晶体管调整电路---把这个放大后的信号输出到晶体管的控制极(也就是PMOS管的栅极或者PNP型三极管的基极)，从而这个放大后的信号(电流)就可以控制晶体管的导通电压了

这就是一个负反馈调节回路。晶体管输出电压就是输入电压减去导通电压，因此控制了导通电压就相当于控制了LDO的输出电压了。

LDO基本参数解释

输入电压：规定设计输入电源范围。

静态功耗：英文Quiescent Current，输出电流为0时的输入电流，即VOUT空载时输入电流。好的LDO和差的LDO相比较，是在电源纹波抑制比PSRR差不多的时候，静态耗流会更低。

关闭功耗：英文Shut down Current，使能脚拉低，VOUT=0V时，VIN上消耗的电流即为关闭功耗，一般在1uA以内，越小越好。

电源纹波抑制比：英文PSRR，这个参数越大越好，代表抑制输入纹波的能力越强，一般SPEC给出的是1KHz下的值，如：68dB@F=1KHz，LDO的最大的优点之一是它们能够衰减开关模式电源产生的电压纹波，所以一般在100K到1MHz之间的PSRR非常重要，这也是为什么我们经常看见DC-DC后面搭配一个LDO使用，敏感的模拟电源AVDD上，如ADC，Camera等，选择高PSRR的LDO。

输出电流：设计时预留50%的余量，实际运用过程中，输出电流的大小和输入输出电压都有关系。

输出电压：分为可调和固定，根据实际情况选择在，一般最好选择固定的。

输出电压精度：一般是2%，还有5%的。

耗散功率：使用时LDO的消耗的功耗不能超过这个值，否则LDO可能会损坏。

地电流：英文Ground Current，指的是输入电流和输出电流的差值。指的是LDO正常工作状态，在特定的负载下，LDO自身消耗的电流。

以上就是LDO的相关内容的介绍，如果输入电压和输出电压很接近，建议大家选用LDO稳压器，可达到很高的效率。
