从模拟信号到数字信号的转换基本上被称为数字调制，其中数字信号由二进制数字组成。数字通信中很多不同的调制技术，例如PSK（相移键控）、FSK（频移键控）、ASK（幅移键控）等，本文来了解一下PSK（相移键控）数字调制技术下的QPSK及DPSK数字调制技术。

什么是QPSK调制？

QPSK是一种数字调制技术，其中将数据序列中的两个连续位组合在一起，以实现更好的带宽效率。 由于将这些位组合在一起以形成符号，所以位速率或信令速率（fb）减少，从而减少了通道的带宽。

QPSK可以被视为M ＝ 4的M阵列PSK调制方案。 在QPSK系统中，如果我们组合两个连续的位，结果将得到四个不同的符号。 当一个符号改变为下一个符号时，载波的相位改变90°或π/ 2弧度。 每个符号称为二位。

例如，四个二位可以是自然编码形式的00、01、11或格雷编码形式的00、10、11、01可以表示如下：

QPSK信号可以表示为S(t) = Ac cos ?(t) 2πfct – Ac sin ? (t) sin ) 2πfct

Ac cos ? (t) 形成同相分量，而Ac sin ? (t) 构成正交分量。 也可以基于同相和正交分量生成QPSK信号。

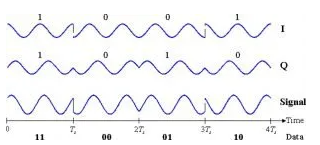

QPSK的时序图

什么是DPSK调制技术？

DPSK是差分相移键控Differential Phase Shift Keying的缩写，指利用调制信号前后码元之间载波相对相位的变化来传递信息。

我们知道在相干接收机中使用BPSK进行相位同步而没有任何离散载波项的要求。 仅当将低电平导频载波与BPSK信号一起发送时，才可以使用锁相环电路提取载波参考。

在没有载波的情况下，平方环路可用于从该BPSK信号同步载波参考，以提供相干检测。 但这引入了180°的相位模糊度。 为了消除180°相位模糊的问题，在发射机处使用差分编码技术，在接收机处使用差分解码。 这种将差分编码与相移键控（PSK）相结合的信令技术称为差分相移键控或DPSK。

在DPSK中，二进制位的输入序列以下一位必须依赖前一位的方式进行排列。 在接收器端，情况恰好相反，即，较早接收的位用于检测当前位。

数字调制技术的性能指标

• 误码率应该是好的并且处于极限。


• 信号传输应该发生，包括较小的传输带宽。

• 应该使用最小的传输功率。

以上就是QPSK及DPSK数字调制技术的相关介绍，相信大家都有了一个基础的认知。
