电视、空调、音响、电暖器、等日常家电中，最常见的遥控器就是红外线遥控式了，因其造价成本低，对其它的电器不存在干扰的优点被大众所接受，那么红外线遥控器是如何实现对家电的控制呢？下面一起来了解一下红外遥控器的工作原理。

红外遥控器的结构

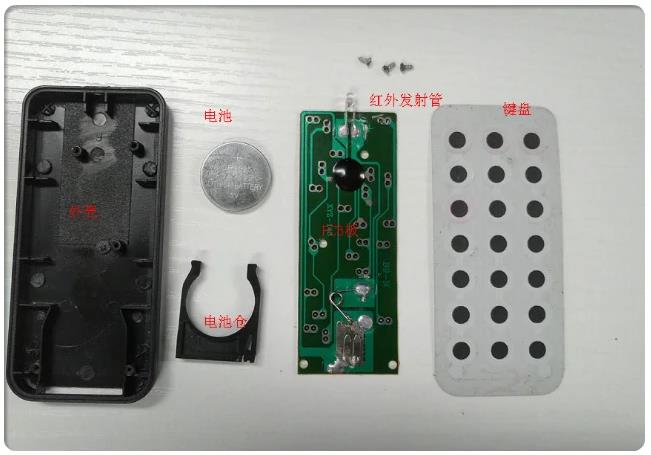

先来了解一下红外遥控器的结构，分为外壳，键盘，电池仓，电池，PCB板，和螺丝组成。整块PCB电路比较简单，主要的器件是黑色的集成电路和红外发射管，简单到甚至连电阻和电容都没有。键盘上的按键是一层凸起来的黑色导电材料的涂层。

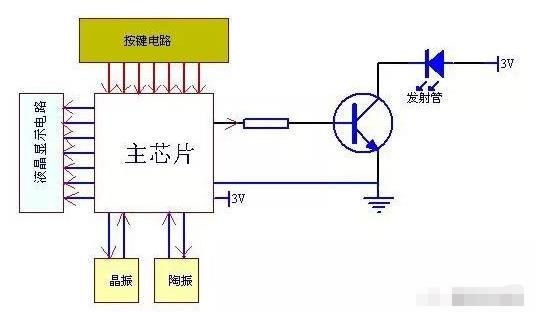

红外遥控器中主要的是发射部分以及接收部分，而红外接收头属于接收部分，发射部分的主要元件为红外发光二极管；而接受部分它的组成最重要的部分是光敏二极管。当遥控器处于控制状态时，使用者每按下一个控制键，CPU从指定的存储单元中读取一系列的二进制数据，串行输出（位和位之间的时间间隔等于采样时的时间间隔）给信号保持电路，同时由调制电路进行信号调制，将调制信号经放大后，由红外线发射二极管进行发射，从而实现对该键对应设备功能的控制。

红外接收头内部框图

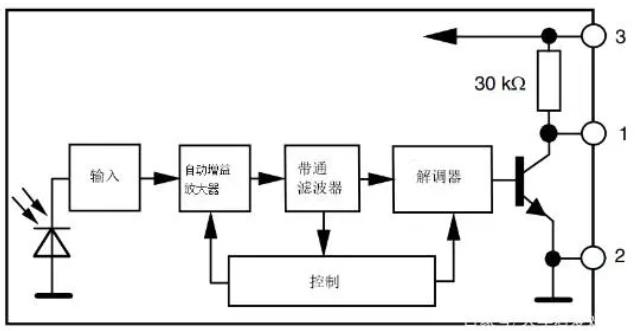

如图是红外接收头内部结构方框图，内部集成了自动增益放大器、带通滤波器、解调器等电路，有些还包含限幅电路、比较器以及积分器等，因此一个小小的接收头其实内部集成了不少电路。

红外遥控器的工作原理

遥控系统一般由发射器、接收器和中央处理器三部分组成，接收器和CPU部分都在电视机上。一般电视机遥控器是利用红外线来发射出控制信息的，其工作距离只有0~10米，并且沿直线传播。在遥控器内部的电路中，对应于遥控器上每一个按键，其内部电路都采用了一种特定的编码方式与其对应。当按下特定按键时，电路中的某一电路连通，芯片能够检测出哪一电路被连通，并判断出是哪一按键被按下。然后，芯片会发出与该按键相对应的编码序列信号，该信号调制处理后会发送给发光二极管，被转换为红外线信号向外辐射。电视机接收器接收到红外线信号经过解调处理，恢复出其中的控制信号，并将该信号发送给中央处理器，由中央处理器执行换台等相应操作。由此，我们便实现了对电视机的遥控功能。

以上就是红外遥控器的工作原理，红外发射电路采用红外发光二极管发出来的经过调制的红外光波，其电路结构多式多样，工作频率可根据需要设定。
