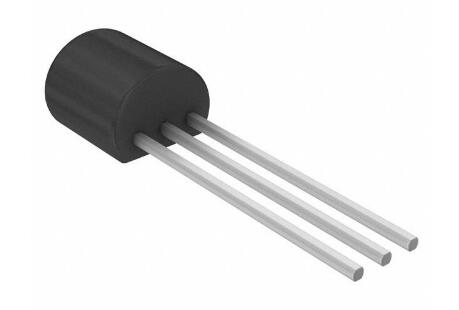

DS18B20

浏览次数:9491次 更新时间:2021-07-29 14:59

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

更多

DS18B20最新采购批发价格

型号 品牌 参考价格
TI/德州仪器
¥2.3

DS18B20中文资料规格参数

DS18B20概述

DS18B20数字温度传感器提供9-Bit到12-Bit的摄氏温度测量精度和一个用户可编程的非易失性且具有过温和低温触发报警的报警功能。DS18B20采用的1-Wire通信即仅采用一个数据线(以及地)与微控制器进行通信。该传感器的温度检测范围为-55°C至+125°C,并且在温度范围超过-10C至85"C之外时还具有±0.5°C的精度。此外,DS18B20可以直接由数据线供电而不需要外部电源供电。

每片DS18B20都有一个独一无二的64位序列号,所以一个1-Wire 总线上可连接多个DS18B20设备。因此,在一个分布式的大环境里用一个微控制器控制多个DS18B20 是非常简单的。这些特征使得其在HVAC环境控制,在建筑、设备及机械的温度监控系统,以及温度过程控制系统中有着很大的优势。


特性

*单总线温度传感器
*独特的单线接口仅需一个端口引脚进行通讯
*简单的多点分布应用
*无需外部器件
*可通过数据线供电
*零待机功耗
*工作电压:3.0V~5.0V
*测温范围-55~+125℃,
*精度为±0.5℃在-10℃~+85℃温度范围内
*华氏器件-67~+2570F
*温度以9~12位数字量读出
*温度数字量12位转换时间750ms(最大值)
*用户可定义的非易失性温度报警设置
*报警搜索命令识别并标志超过程序限定温度(温度报警条件)
*应用包括温度控制、工业系统、消费品、温度计或任何热感测系统
*封装:TO-92,SO-8,uSOP-8

DS18B20工作原理

DS18B20的读写时序和测温原理与DS1820相同,只是得到的温度值的位数因分辨率不同而不同,且温度转换时的延时时间由2s 减为750ms。高温度系数晶振 随温度变化其振荡率明显改变,所产生的信号作为计数器2的脉冲输入。计数器1和温度寄存器被预置在-55℃所对应的一个基数值。计数器1对 低温度系数晶振产生的脉冲信号进行减法计数,当计数器1的预置值减到0时,温度寄存器的值将加1,计数器1的预置将重新被装入,计数器1重 新开始对低温度系数晶振产生的脉冲信号进行计数,如此循环直到计数器2计数到0时,停止温度寄存器值的累加,此时温度寄存器中的数值即 为所测温度。

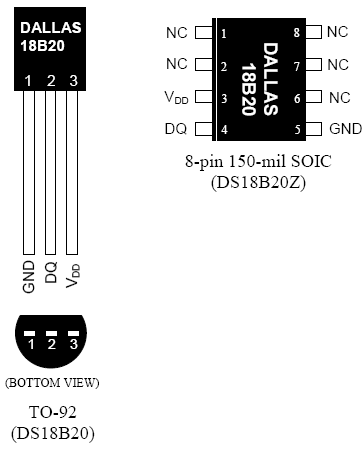

DS18B20引脚图



封装中引脚分配如下:

1(GND):地

2(DQ):单线运用的数据输入输出引脚

3(VDD):可选的电源引脚
