dvi接口是什么？说到DVI接口，很多朋友都会想到白色的D型插座。没错，这就是DVI接口，但和VGA接口不同。DVI接口分为3大类5种标准，每种标准都有自己的应用范围，如果使用中不加以区别，就会影响显示设备的性能。因此，作为一种常见的显示接口标准，我们还是很有必要对DVI有所了解的！

DVI全称为Digital Visual Interface，它是1999年由SILICon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。

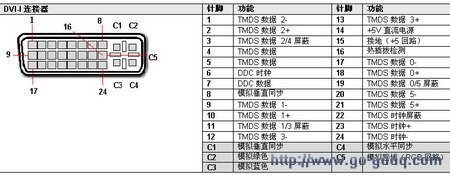

DVI接口的阵脚定义

一个DVI显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。

和传统的VGA信号相比，采用DVI信号的液晶显示器不存在相位问题，不会引起像素抖动。另外，采用DVI信号后，显示器不会造成几何失真，大大提高了画面的质量。

DVI接口的不同标准

和VGA接口不同，DVI接口存在很多标准，使用显示器时一定要搞明白。

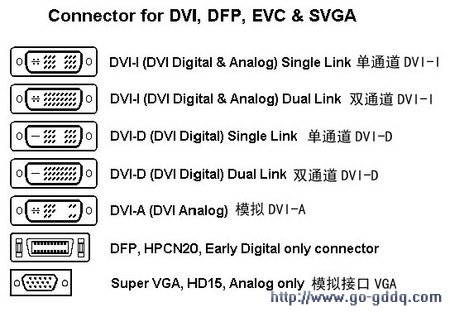

从下面的图表中可以看到，DVI一共分为5种标准。其中DVI-D和DVI-I分为“双通道”和“单通道”两种类型，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。

DVI-A是一种模拟传输标准，晚期的大屏幕专业CRT中能看见。不过由于和VGA没有本质区别，性能也不高，因此DVI-A事实上已经被废弃了。至于DFP接口，这是一种已经被废弃的早期的数字规范。

DVI接口信号特性

关于DVI信号的各种特性，您可以看看下表：

18针和24针的DVI接口的区别

市场中，我们经常可以听见经销商形容DVI线有18+1和24+1以及18+5和24+5这4种规格。

有些人说18针是简化版，性能不如24针的好；还有人说24针中有一些是地线，其实效果和18针完全一样。这些说法那个正确？

其实，我们上面的表格已经透露了详细情况了。18针属于单通道DVI，传输速率只有24针的一半，为165MHz。在画面显示上，单通道的DVI支持的分辨率和双通道的完全一样，但刷新率却只有双通道的一半左右，会造成显示质量的下降。一般来讲，单通道的DVI接口，最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz，即现有23寸宽屏显示器和20寸普通比例显示器的正常显示，再高的话就会造成显示效果的下降。

目前我们常用的液晶显示器还维持在19寸普屏和20寸宽屏左右，真正用上大屏幕显示器的人很少，因此18针的单通道DVI接口已经够用了。而使用大屏液晶显示器的话，24针的双通道DVI是必须具备的条件。

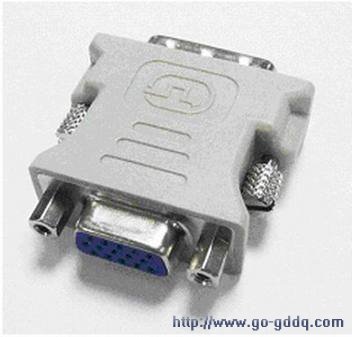

DVI-I转换成VGA的接头

至于18+5和24+5这种规格都属于DVI-I,多出来得4根线用于兼容传统VGA模拟信号。这种接口在显示卡上用的多，显示器基本不用，除非是970P这样的单接口显示器才会考虑采用。
