多层陶瓷电容器也叫做独石电容器，顾名思义就是用陶瓷制作而成的，多层陶瓷电容器制造工艺要点有哪些你知道吗?多层陶瓷电容器怎么样呢?电子之家小编带大家一起来了解。

多层陶瓷电容器

多层陶瓷电容器制造工艺要点

(1)原料要精选

影响高压陶瓷电容器质量的因素，除瓷料组成外，优化工艺制造、严格工艺条件是非常重要的。因此，对原料既要考虑成本又要注意纯度，选择工业纯原料时，必须注意原料的适用性。

(2)熔块的制备

熔块的制备质量对瓷料的球磨细度和烧成有很大的影响，如熔块合成温度偏低，则合成不充分。对后续工艺不利。如合成料中残存Ca2+，会阻碍轧膜工艺的进行：如合成温度偏高，使熔块过硬，会影响球磨效率：研磨介质的杂质引入，会降低粉料活性，导致瓷件烧成温度提高。

(3)成型工艺

成型时要防止厚度方向压力不均，坯体闭口气孔过多，若有较大气孔或层裂产生，会影响瓷体的抗电强度。

(4)烧成工艺

应严格控制烧成制度，采取性能优良的控温设备及导热性良好的窑具。

(5)包封

包封料的选择、包封工艺的控制以及瓷件表面的清洁处理等对电容器的特性影响很大。冈此，必须选择抗潮性好，与瓷体表面密切结合的、抗电强度高的包封料。目前，大多选择环氧树脂，少数产品也有选用酚醛脂进行包封的。还有采取先绝缘漆涂覆，再用酚醛树脂包封方法的，这对降低成本有一定意义。大规模生产线上多采用粉末包封技术。

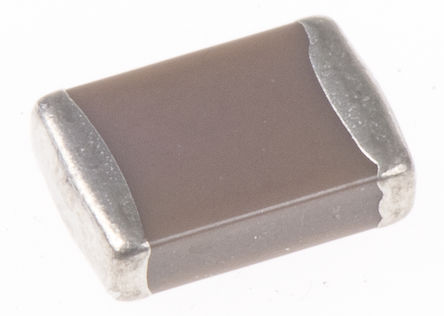

多层陶瓷电容器

多层陶瓷电容器介绍

(1)同内矩形片状陶瓷电容器矩形电容命名系列

代号 温度特性容量 误差耐压包装

CC3216 CH 151K 101WT

(2)美国Predsidio公司系列

代号 温度特性 容量 误差包装

CCl206 NPO151JZT

与片状电阻相同，以上代号中的字母表示矩形片状陶瓷电容器，4位数字表示其长、宽度，厚度略厚一点，一般为1～2mm。

与片状电阻相似，容量的前两位表示有效数，第3位表示有效数后零的个数，单位为pF。如151表示150pF、1p5表示1.5pF。

误差部分字母含义：C为±0.25pF，D为±0.5pF，F为±1 pF，J为±5pF，K为±10pF，M为±20pF，I为-20%～81%。

上文介绍了关于多层陶瓷电容器的相关内容，了解多层陶瓷电容器的制作工艺特点可以帮助你对产品进一步了解，关注电子之家平台可以了解更多。

MWC 2019世界通信大会期间，就在Intel突然中断5G合作之时，紫光展会亮出了5G的两把利剑：5G通信技术平台“马卡鲁”，展锐首款5G基带芯片“春藤510”。

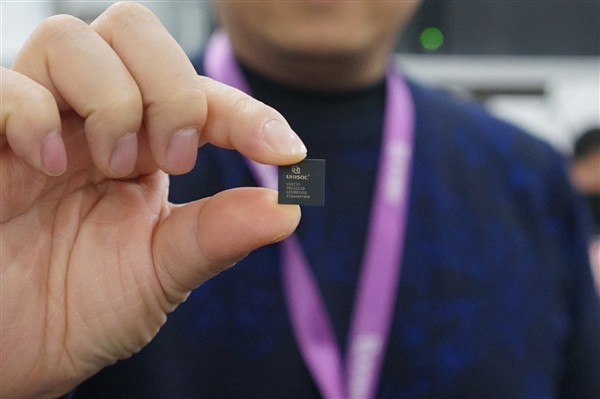

春藤510基带采用台积电12nm制程工艺，支持多项5G关键技术，单芯片统一支持2G/3G/4G/5G多种通讯模式，符合最新的3GPP R15标准规范，支持Sub-6GHz频段、100MHz带宽，同时支持5G SA独立组网、NSA非独立组网两种组网方式，是一款高集成、高性能、低功耗的5G基带芯片。

作为一款自主研发的多模5G基带，春藤510足以让展锐身5G行业全球第一梯队，而对于这颗小小的芯片，展锐也特意做了深度解读。

据介绍，春藤510是紫光展锐斥资上亿美金，历时5年，自主研发的成果。

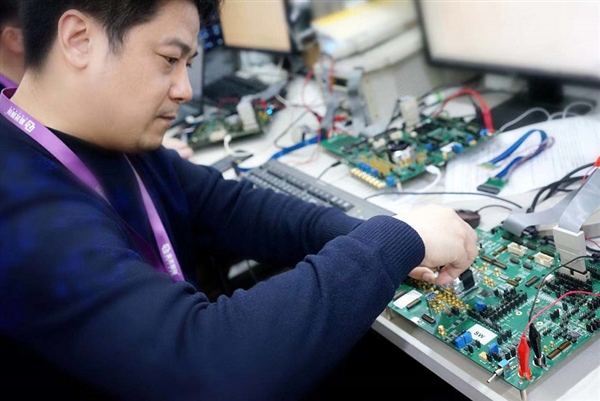

展锐从2014年年底起投入5G基带预研，开始了对相关协议的解读和一些基础算法的研发，经过了两三年的准备之后，才正式启动研发。这期间，展锐的研发团队通过不断的预研、迭代，顺利解决了5G的一个个挑战。
