色环电阻是指在电阻上有不同的颜色的，那么色环识别方法有哪些呢?分类方法又是什么?下面电子之家给大家介绍一下4色环电阻的内容，感兴趣的朋友可以参考一下。

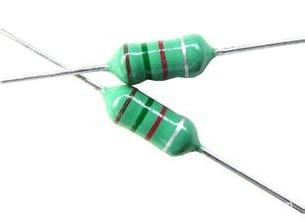

色环电阻
色环电阻是在电阻封装上(即电阻表面)涂上一定颜色的色环，来代表这个电阻的阻值。色环实际上是早期为了帮助人们分辨不同阻值而设定的标准。色环电阻现在应用还是很广泛的，如家用电器、电子仪表、电子设备中常常可以见到。但由于色环电阻比较大，不适合现代高度集成的性能要求。
色环识别方法
黑，棕，红，橙，黄，绿，蓝，紫，灰，白， 金， 银
4色环电阻
0， 1， .2， .3， 4， .5， 6， .7， 8， .9，.± 5%，±10%
倒数第二环，表示零的个数。最后一位，表示误差。
这个规律有一个巧记的口诀，类似彩虹七色，黑色是0，棕色是1，红橙黄绿蓝紫灰白对应2~9，金银对应5%或10%误差。
例如，红，黄，棕，金 表示240欧。
色环电阻分四环和五环，通常用四环。
倒数第二环，可以是金色(代表×0.1)和银色的(代表×0.01)，最后一环误差可以是无色(±20%)的。
五环电阻为精密电阻，前三环为数值，最后一环还是误差色环，通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代表误差的，绿色的误差为0.5%。精密电阻通常用于军事，航天等方面。
分类方法
色环电阻是电子电路中最常用的电子元件，采用色环来代表颜色和误差，可以保证电阻无论按什么方向安装都可以方便、清楚地看见色环。色环电阻的基本单位是：欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)。1000欧(Ω)=1千欧(KΩ)，1000千欧(KΩ)=1兆欧(MΩ)。
色环电阻用色环来表示电阻的阻值和误差，普通的为四色环，高精密的用五色环表示，另外还有六色环表示的(此种产品只用于高科技产品且价格十分昂贵)。

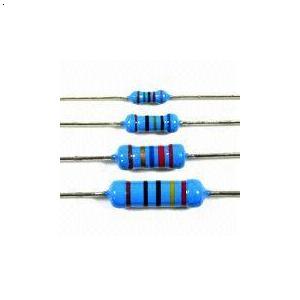

4色环电阻
(1)四色环电阻
四色环电阻 就是指用四条色环表示阻值的电阻，从左向右数，如图所示。第一道色环表示阻值的最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值倍乘的数;第四道色环表示阻值允许的偏差(精度)。
例如一个电阻的第一环为红色(代表2)、第二环为紫色(代表7)、第三环为棕色(代表10倍)、第四环为金色(代表±5%)，那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。
(2)五色环电阻
五色环电阻 就是指用五条色环表示阻值的电阻，从左向右数，如图所示。第一道色环表示阻值的最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值的第三位数字;第四道色环表示阻值的倍乘数;第五道色环表示误差范围。
例如以个五色环电阻，第一环为红(代表2)、第二环为红(代表2)、第三环为黑(代表0)、第四环为黑(代表1倍)、第五环为棕色(代表±1%)，则其阻值为220Ω×1=220Ω，误差范围为±1%。
(3)六色环电阻
六色环电阻 就是指用六色环表示阻值的电阻，如图所示，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。
上文就是电子之家给大家介绍的4色环电阻的内容，看完小编的介绍是不是对于色环电阻有了进一步的了解，希望能帮到大家。

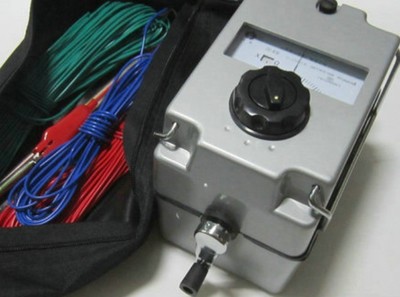

测接地电阻仪器是电气安全检查与接地工程竣工验收不可缺少的工具，那么接地电阻测试仪的测量方法有哪些呢?下面电子之家给大家介绍一下测接地电阻的内容。
测接地电阻的方法
一、两线法
条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
测接地电阻
接线：E+ES接到被测地，H+S接到已知地。
二、三线法
条件：必须有两个接地棒：一个辅助地和一个探测电极。各个接地电极间的距离不小于20米。原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。。
三、四线法
基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法测量时E和ES必须单独直接连接到被测地。该方法是所有接地电阻测量方法中准确度的。
四、单钳测量
测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
测接地电阻
接线：用电流钳监测被测接地点上的电流。
五、双钳法
条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。
以上就是电子之家给大家介绍的测接地电阻的内容，相关的内容就先给大家介绍到这里了，希望能帮到大家。
