LC电路

LC电路，也称为谐振电路、槽路或调谐电路，是包含一个电感(用字母L表示)和一个电容(用字母C表示)连接在一起的电路。

LC电路可以用作电谐振器(音叉的一种电学模拟)，储存电路共振时振荡的能量。LC电路既用于产生特定频率的信号，也用于从更复杂的信号中分离出特定频率的信号。它们是许多电子设备中的关键部件，特别是无线电设备，用于振荡器、滤波器、调谐器和混频器电路中。

电感电路是一个理想化的模型，因为它假定有没有因电阻耗散的能量。任何一个LC电路的实际实现中都会包含组件和连接导线的尽管小却非零的电阻导致的损耗。LC电路的目的通常是以最小的阻尼振荡，因此电阻做得尽可能小。虽然实际中没有无损耗的电路，但研究这种电路的理想形式对获得理解和物理性直觉都是有益的。对于带有电阻的电路模型，参见RLC电路 。

LC 电路作用

LC电路是由电容、电感、电阻等元件和电子器件组成的能够产生振荡电流或具有滤波作用的电路。

1、LC电路由电感线圈L和电容器C相连而成的LC电路是最简单的一种LC电路。　　

2、振荡电流是一种交变电流，是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能由振荡电路产生。

3、振荡电路是一个没有输入而有输出（交流信号）的放大电路。当然它是需要直流电源供电的。

所以，它的作用就是将直流电能转变成交流电能。

4、振荡电路的基本组成就是：1、放大器；2、正反馈网络。　　

有以上电路组成的振荡电路一般输出的都是方波。　　

5、要想产生正弦波，还要增加一个组成部分：选频网络。　　

（1）选频网络可以用电感L、电容C组成，这就是LC振荡电路；　　

（2）也可以用电阻R、电容C组成选频网络，这就是RC振荡电路。　

6、一般来说，LC振荡电路适合产生较高频率（一般在高于几百千赫）；　　

而RC振荡电路适合产生较低频率。　　

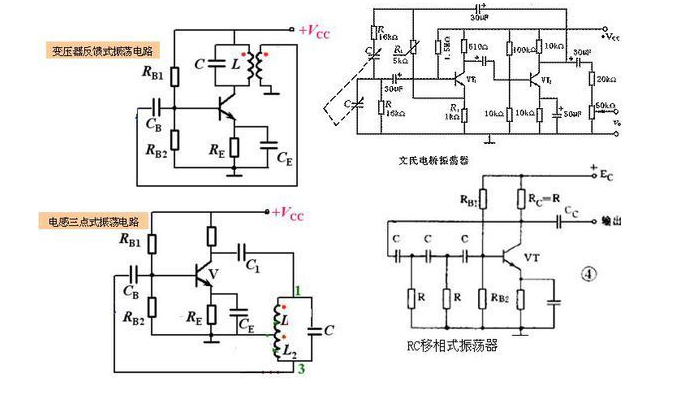

如图：这里的4个图，左边的两个是LC振荡电路，右边的两个是RC振荡电路。

倍压整流电路电容的选择

做一个市电220V转成380V，然后再倍压整流的电路，电路是最普通的，但不知道电解电容怎么选择，下面我们一起俩看看。

如果380V是交流，它倍压后的电压1000V了，这样高电压的电解电容小编还没用过。

滤波电容也是根据　　

C=Q/U　　

I=dQ/dt---------I=d（C*U）/dt=C*dU/dt　　

C=I*dt/dU　　

这些基本公式得来的。　　

工程上，有的是估算或者概略计算　　

按RC时间常数近似等于3~5倍电源半周期估算。给出一例：　　

负载情况：直流1A，12V。其等效负载电阻12欧姆。　　

桥式整流：　　

RC=3（T/2）　　

C=3（T/2）/R=3x（0.02/2）/12=2500（μF）　　

工程中可取2200μF，因为没有2500μF这一规格。若希望纹波小些，按5倍取。这里，T是电源的周期，50HZ时，T=0.02秒。时间的国际单位是S。　　

全波整流结果一样，但半波整流时，时间常数加倍。

倍压整流电路电容要求多少为好

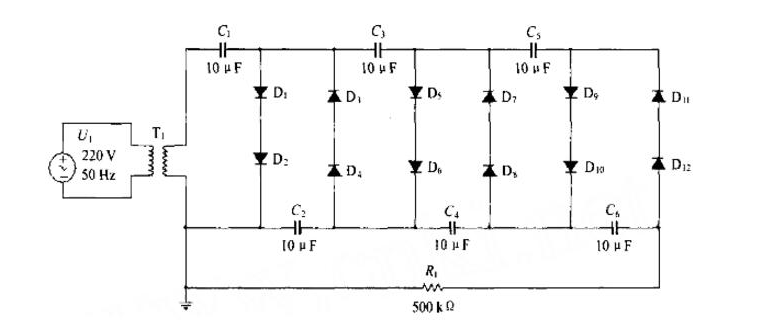

如图

整流二极管是IN4007

C156换1uf

234还是10uf

输出5841v，电流12.73mA

最重要的倍压整流电路电容这要看变压器的次级输出电压的有效值是多少了。比如变压器次级输出的有效值是E伏，那么电容电压只要大于2&TImes;1.14E，也就是2.18倍的E就可以了。

倍压整流电路典型应用　　

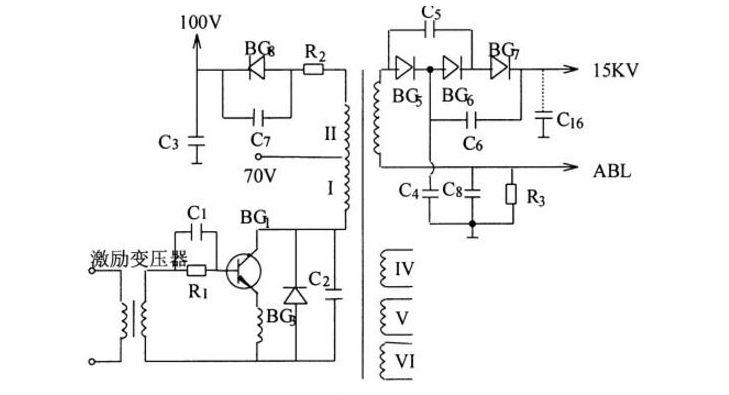

（1）16英寸黑白电视机输出电路，由于显像管电子束电流很小（约几百微安），高压采用倍压整流，如图2中，B2为逆程变压器，B2和BG5~BG7、C4~C6为倍压整流电路。

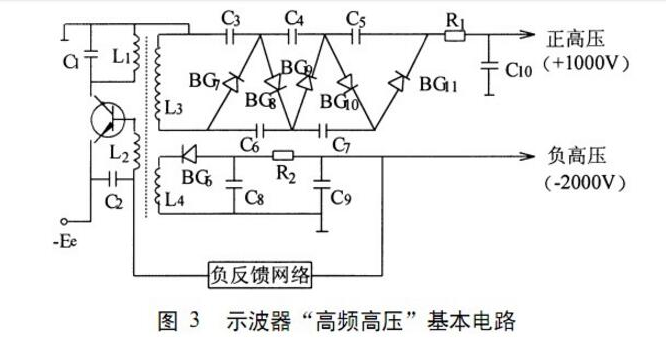

（2）通用示波器的主机高压电源包括一路正高压两路负高压，电路采用“高频高压”方式，基本电路如图3。

BG1、L1、L2和C1组成高频振荡器、振荡信号在L3、L4上升高压，经C3~C7、BG7~BG11五倍压整流，R1、C10滤波后输出正高压供给加速成阳极。BG6半波整流，C8、C9和R2π型滤波，获得负高压供给阴极。
