集成电路板

集成电路板是集成电路的载体，集成电路(integrated circuit，港台称之为积体电路)是一种微型电子器件或部件。采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微型结构；其中所有元件在结构上已组成一个整体，这样，整个电路的体积大大缩小，且引出线和焊接点的数目也大为减少，从而使向着微小型化、低功耗和高可靠性方面迈进了一大步。

集成电路板特点
集成电路板具有体积小、重量轻、引出线和焊接点少、寿命长、可靠性高、性能好等优点，同时成本低，便于大规模生产。它不仅在工、民用电子设备如收录机、电视机、计算机等方面得到广泛的应用，同时在军事、通讯、遥控等方面也得到广泛的应用。用集成电路来装配电子设备，其装配密度比晶体管可提高几十倍至几千倍，设备的稳定工作时间也可大大提高。

集成电路板的分类

按功能结构

集成电路板按其功能、结构的不同，可以分为模拟集成电路板和数字两大类。

模拟用来产生、放大和处理各种模拟信号（指幅度随时间边疆变化的信号。例如半导体收音机的音频信号、录放机的磁带信号等），而数字用来产生、放大和处理各种数字信号（指在时间上和幅度上离散取值的信号。例如VCD、DVD重放的音频信号和视频信号）。

按制作工艺

按制作工艺可分为半导体和薄膜。

膜又分类厚膜和薄膜。

按集成度高低

按集成度高低的不同可分为小规模、中规模、大规模和超大规模。

按导电类型不同

按导电类型可分为双极型和单极型。

双极型的制作工艺复杂，功耗较大，代表有TTL、ECL、HTL、LST-TL、STTL等类型。单极型的制作工艺简单，功耗也较低，易于制成大规模，代表有CMOS、NMOS、PMOS等类型。

按用途

按用途可分为电视机用。音响用、影碟机用、录像机用、电脑（微机）用、电子琴用、通信用、照相机用、遥控、语言、报警器用及各种专用。

电视机用包括行、场扫描、中放、伴音、彩色解码、AV/TV转换、开关电源、遥控、丽音解码、画中画处理、微处理器（CPU）、存储器等。

音响用包括AM/FM高中频电路、立体声解码电路、音频前置放大电路、音频运算放大、音频功率放大、环绕声处理、电平驱动、电子音量控制、延时混响、电子开关等。

影碟机用有系统控制、视频编码、MPEG解码、音频信号处理、音响效果、RF信号处理、数字信号处理、伺服、电动机驱动等。

录像机用有系统控制、伺服、驱动、音频处理、视频处理。

boost升压电路

boost升压电路又叫step-up converter，是一种常见的开关直流升压电路，它可以使输出电压比输入电压高。

boost升压电路原理

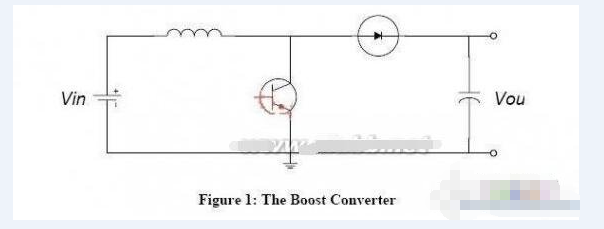

the boost converter，或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。基本电路图见图1.

假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。下面要分充电和放电两个部分来说明这个电路。　　

充电过程　　

在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量。

放电过程　　

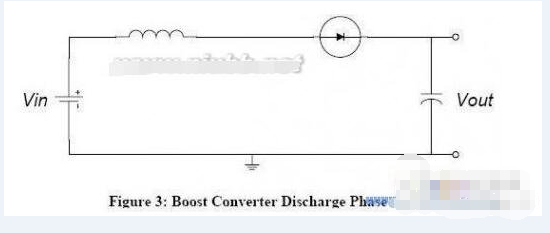

如图，这是当开关断开（三极管截止）时的等效电路。当开关断开（三极管截止）时，由于电感的电流 保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电， 电容两端电压升高，此时电压已经高于输入电压了。升压完毕。

说起来升压过程就是一个电感的能量传递过程。充电时，电感吸收能量，放电时电感放出能量。如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

BOSST电路中电感起到的作用：　

所谓电感，指的是电能与磁场能相互转换的能量转换器件; 在MOS开关管闭合的时间里，电感能够把电能转化成磁场能，并加以储存，而MOS断开之后，电感又能够将储存好的磁场能转化成为电场能，并且能够让这个能量在与输入电源电压叠加之后，通过二极管以及电容的滤波，从而得到平滑的

直流电压提供给负载，在这个过程中，电压是输入电源电压和电感的磁场能转换成电能的叠加之后才形成的，也正是因为这样，输出电压才会高于输入电压，完成升压过程。
